Kit condensateur

[Vishious]

Bonjour à tous

Avez-vous un kit condensateur à me recommander pour restaurer une game gear ainsi qu une seringue de patte à souder svp

Merci

[Garfield56]

Slt
Si tu sait bien souder prends des condensateurs cms tu trouves des kit sur la bay et pour la soudure perso je soude au fil + flux.
Tu as ce vendeur il est honnête et les condensateurs sont correct :
https://www.ebay.fr/str/dreamicsmaster? ... 61.l170197

[Vishious]

Super

merci c'est commandé !!!

[Garfield56]

Super

merci c'est commandé !!!

Si ont peut aider
Nettoie bien la carte à l’isopropyl pour virer l’acide des condensateurs sinon ça va continuer à ronger les composants et les pistes.

[Vishious]

J’ai remplacé les condensateurs j’ai eu une image une minute et j’ai un écran gris. Le son fonctionne par contre. Est ce que qq un a une idée ? Savez vous si il y a un Condo qui gère l écran ?

Merci d avance car je suis proche de la réussite

[Garfield56]

Salut
Ton port cartouche et cartouche sont propre ?
As-tu bien vérifier les soudures et les pistes si pas de coupures, tu as bien respecté les valeurs des condensateurs ?
Il faut que tu vérifies les via aussi !
La molette du contraste fonctionne bien : passe du blanc au noir sur l’écran et inversement ?
Tu peux mettre une épaisseur de papier entre la cartouche pour voir si les connecteurs font bien contact.
Une possibilité que l’écran ai rendu l’âme n’est pas exclu…

Voilà pour les premières idées

Mets des photos nettes de ton montage stp.

[Vishious]

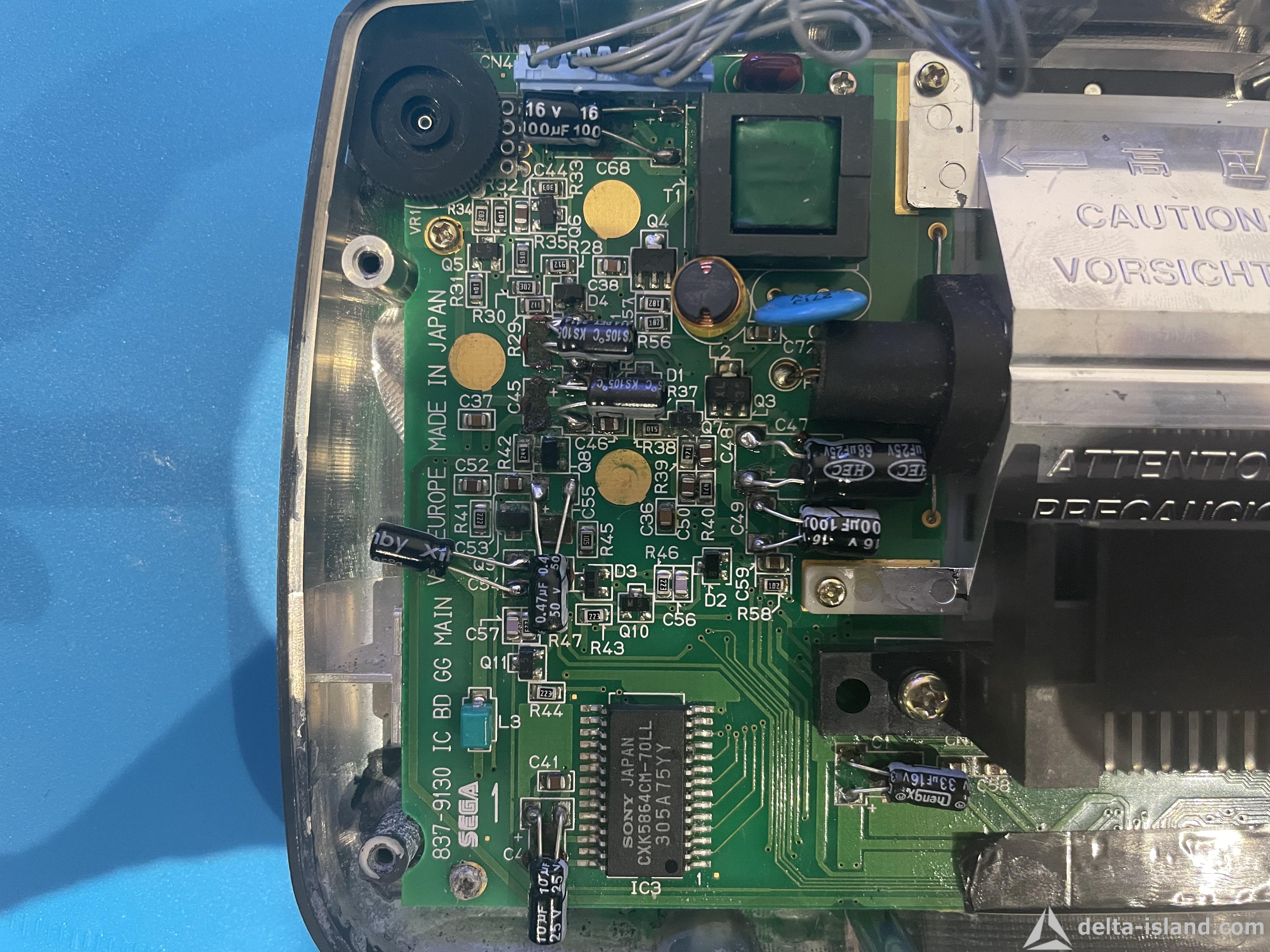

Voilà les photos ce que je comprends pas c’est que ça a fonctionné au début

C’est quoi les via dont tu parles ?

Est ce qu il y a moyen de tester les condensateurs ?

Merci

[Vishious]

Désolé du double post

[Vishious]

Trouvé la piste sous ce Condo est décollée

Bon bha il va falloir trouver une solution si qq un a une idée

[Azel-san]

Salut,
tu grattes un peu et tu te repiques un peu plus loin

[Azel-san]

Tu as une photo plus nette stp

[Vishious]

je dois gratter ou stp ? chat gpt m a dit que comme ct la patte négative je devais la relier à la négative de C54 mais ça ne fonctionne pas j'essais de prendre une meilleure photo
