Panne dipswitchs carte "Raiden 2 New"

[cazeysan]

Bonjour tout le monde.
J'ai un jeu "Raiden 2 New" qui a les dipswitchs qui ne répondent pas.
Avec l'aide de l'image suivante, pouvez-vous me conseiller ?



Est-ce que je peux raccorder directement la position 8 par exemple (entrée/sortie) pour vérifier l'effet ou vaut-il mieux dessouder le composant avant ?
Est-ce que la puce RA041 pourrait être incriminée ?

D'avance merci !

[cazeysan]

Oups ! J'aurais du placer ce sujet ici https://delta-island.com/forum/viewforum.php?f=36
Désolé pour la parasitage...

[kitchen34]

je te déplace le topic pas de souci

[Bouz]

Hello, ils ont déjà fonctionné? Je vois du pullup à gauche, et le buffer à droite n'est pas peuplé!

[cazeysan]

je te déplace le topic pas de souci

Merci !

@Bouz J'ai acheté le jeu tel quel. Et le propriétaire précédent y jouait tel quel. Il n'avait pas besoin d'inverser l'orientation contrairement à moi. Et oui ça me paraissait bizarre l'absence de certains composants. Mais le jeu tourne correctement à part ça.

[Bouz]

Actuellement, les DIP ne sont pas connectés au bus. C'est plutôt curieux que l'état ne change pas tout seul avec des lignes flottantes!
Tu as pu comparer ta carte avec des photos d'autres exemplaires sur Internet pour voir si tu étais le seul à ne pas avoir ce composant peuplé?

[cazeysan]

Ah non, bonne idée.

[cazeysan]

Cela semble être la même : https://www.worthpoint.com/worthopedia/ ... 1859700338
Et voici la mienne :

[kitchen34]

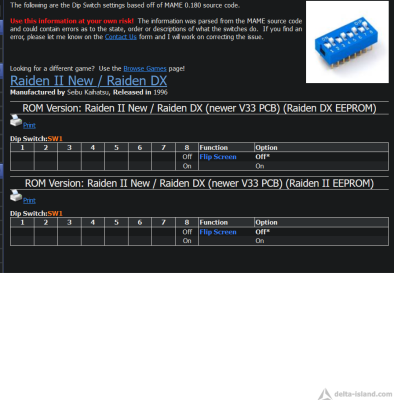

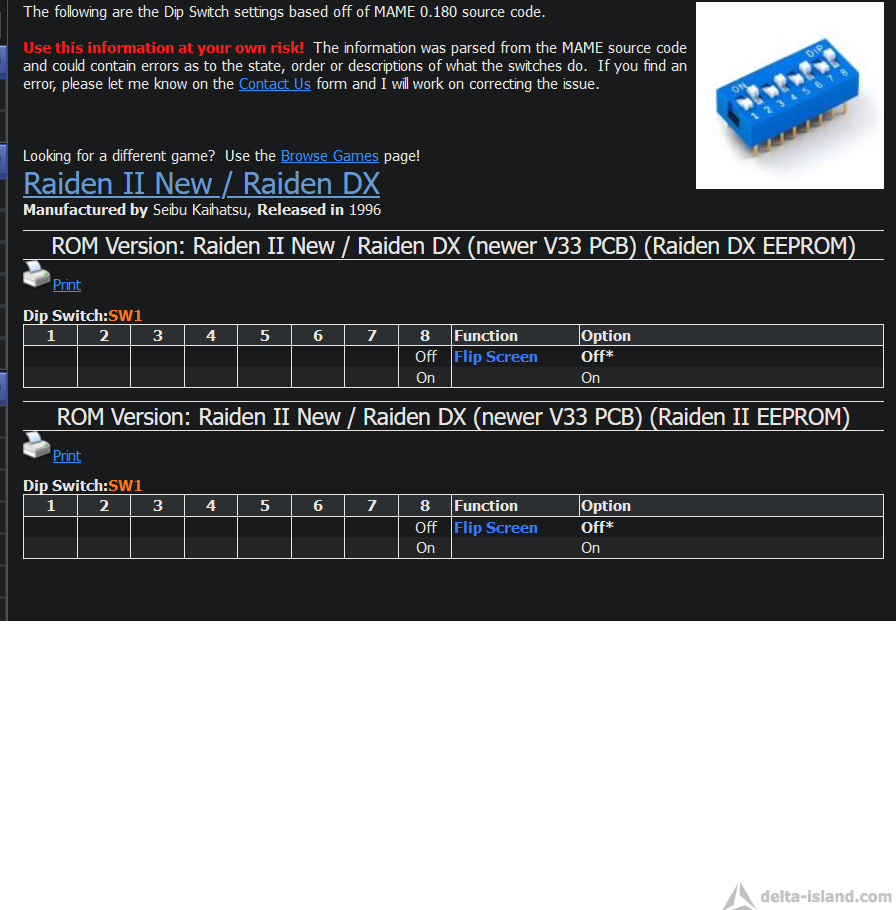

http://www.arcaderestoration.com/gamedi ... en+DX.aspx

Uniquement le 8 qui sert

[cazeysan]

C'est justement ce que je veux faire le flipscreen, mais ça marche poh...

[kitchen34]

Tu as testé le dipswitch lui meme, si cela fonctionné avec le voltmettre sur le 8eme?

[cazeysan]

Non, je n'ai pas encore sorti le multimètre. J'imagine qu'il faut tester la continuité entre la broche d'entrée et la broche de sortie directement sur le composant ?
