[Schéma Électrique] Sega Megadrive 2 - VA1

[Xrider]

Schéma Electrique Sega Megdrive / Ganesis 2 - VA1 :

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.


[cazeysan]

Joli !

[kitchen34]

merci

C'est du csync d'origine en sortie faudrait voir le pinout

Comme la md1 je vois la possibilitée de faire du svideo

[nGNkz]

Salut, est ce que tu veux que je fasse une version PDF HD ?

Schéma Electrique Sega Megdrive / Ganesis 2 - VA1 :

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.

[Xrider]

merci

C'est du csync d'origine en sortie faudrait voir le pinout

Comme la md1 je vois la possibilitée de faire du svideo

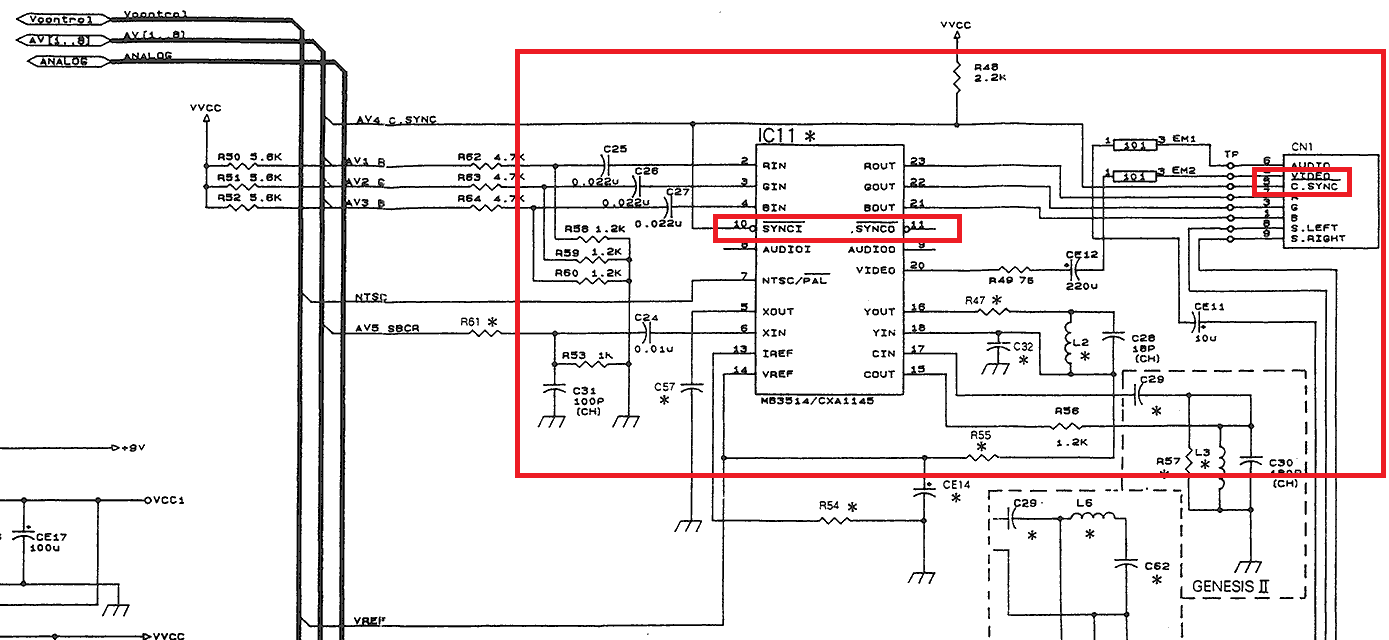

Bien vu, il y a effectivement le c.sync et le composite

[Xrider]

Salut, est ce que tu veux que je fasse une version PDF HD ?

Schéma Electrique Sega Megdrive / Ganesis 2 - VA1 :

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.

Yes, pourquoi pas
Je l’ajouterai au post 1
Merci

[Xrider]

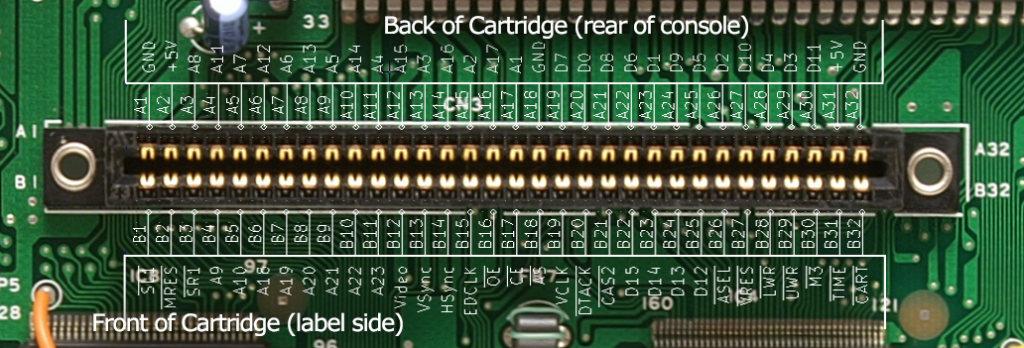

Mise a jour du post 1, ajout du pinout en photo du port cartouche

[nGNkz]

J'ai commencé les maj pour un pdf HD mais pas mal de taf en cours... Je partage quand c'est a jour pour validation

[Xrider]

J'ai commencé les maj pour un pdf HD mais pas mal de taf en cours... Je partage quand c'est a jour pour validation

Merci

[Brakvader]

Salut,
Est ce qu'on a une idée de la consommation électrique de la Megadrive 2 en watt ?
Je m'explique, y en a qui disent qu'on a pas besoin d'une alimentation supplémentaire pour le 32x (les câbles d'ali express récents cablent toutes les pin et injectent donc du 5v, ce qui alimente le 32x).
Le problème pour moi étant le pauvre régulateur de la Megadrive 2 qui délivre jusqu'à 1A et qui va devoir se faire pomper 0,4A de plus si mes calculs sont exacts. J'imagine qu'il y a un peu de tolérance, mais il risque de chauffer+ et donc de décéder plus vite. Des avis ?

[Xrider]

Salut,
Est ce qu'on a une idée de la consommation électrique de la Megadrive 2 en watt ?
Je m'explique, y en a qui disent qu'on a pas besoin d'une alimentation supplémentaire pour le 32x (les câbles d'ali express récents cablent toutes les pin et injectent donc du 5v, ce qui alimente le 32x).
Le problème pour moi étant le pauvre régulateur de la Megadrive 2 qui délivre jusqu'à 1A et qui va devoir se faire pomper 0,4A de plus si mes calculs sont exacts. J'imagine qu'il y a un peu de tolérance, mais il risque de chauffer+ et donc de décéder plus vite. Des avis ?

Salut,

La Megadrive 2 consomme généralement entre 7 et 10 watts, en fonction des jeux ou périphériques utilisés. Cela correspond à une consommation en courant de l'ordre de 700-850 mA sur une alimentation 9V (régulée ou non). Avec l'ajout du 32X, tu ajoutes une charge supplémentaire d'environ 0,4A (400 mA) à 5V.

La Megadrive 2 utilise un régulateur linéaire 7805 pour convertir les 9-10V d'entrée en 5V. Ce régulateur est effectivement limité à 1A maximum, ce qui laisse peu de marge de manœuvre si tu utilises le 32X. La charge totale (Megadrive + 32X) pourrait frôler ou dépasser cette limite, ce qui risque d'entraîner :

Une surchauffe du régulateur (et comme tu l'as bien noté, la chaleur est l'ennemi des composants électroniques).
Une instabilité électrique (baisse de tension ou régulation insuffisante), pouvant affecter le fonctionnement global.
En règle générale, le 7805 a une tolérance pour des pics courts légèrement au-dessus de 1A, mais ce n'est pas durable.

il faut bien réfléchir à l'alimentation que tu utilises. Personnellement, je déconseille de faire dépendre le 32X du régulateur de la Megadrive 2. À long terme, une alimentation séparée ou un upgrade du régulateur reste la meilleure solution

[Brakvader]

Ok, du coup on est complètement d'accord, c'est bien ce qu'il me semblait. Merci de la réponse.
