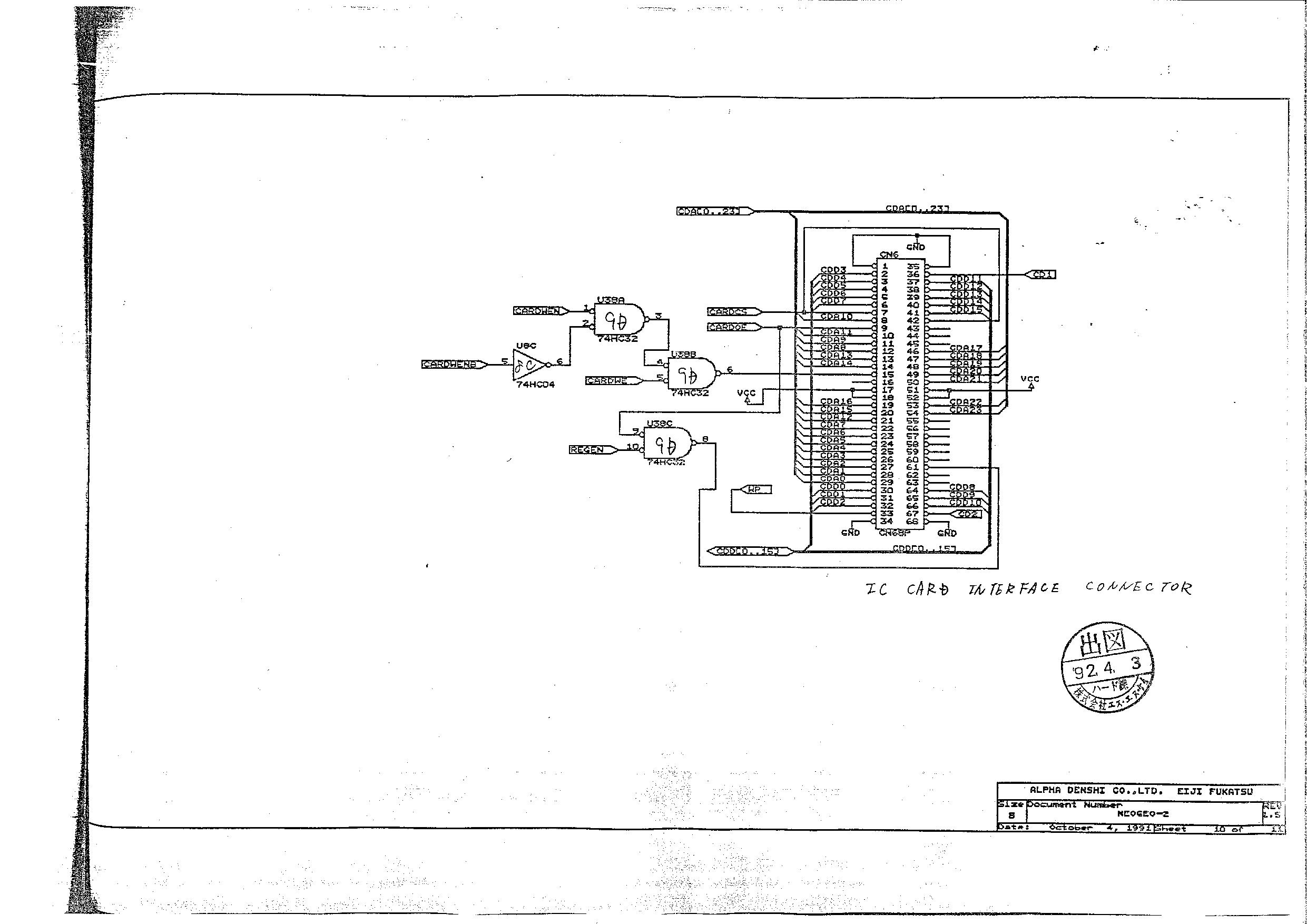

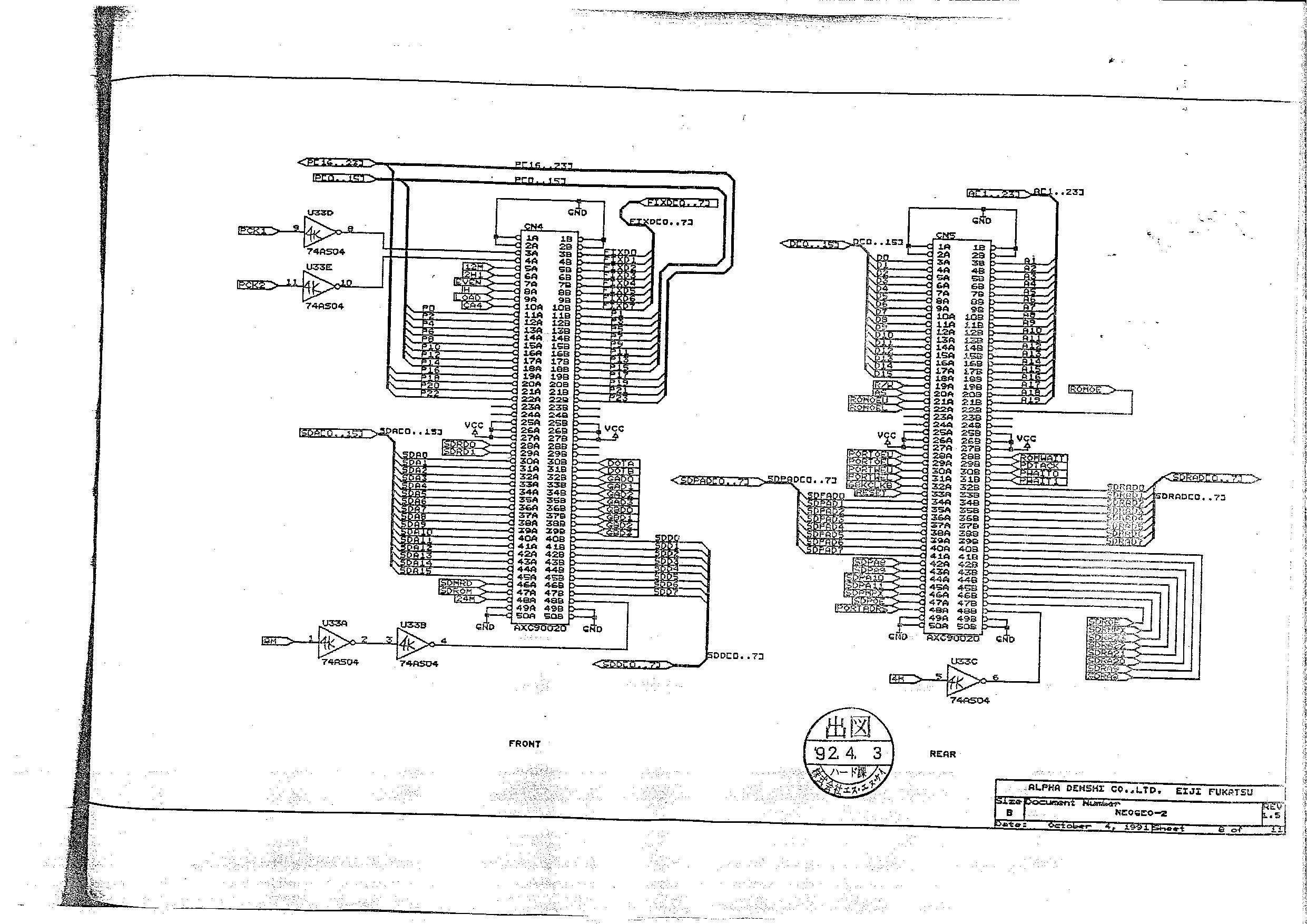

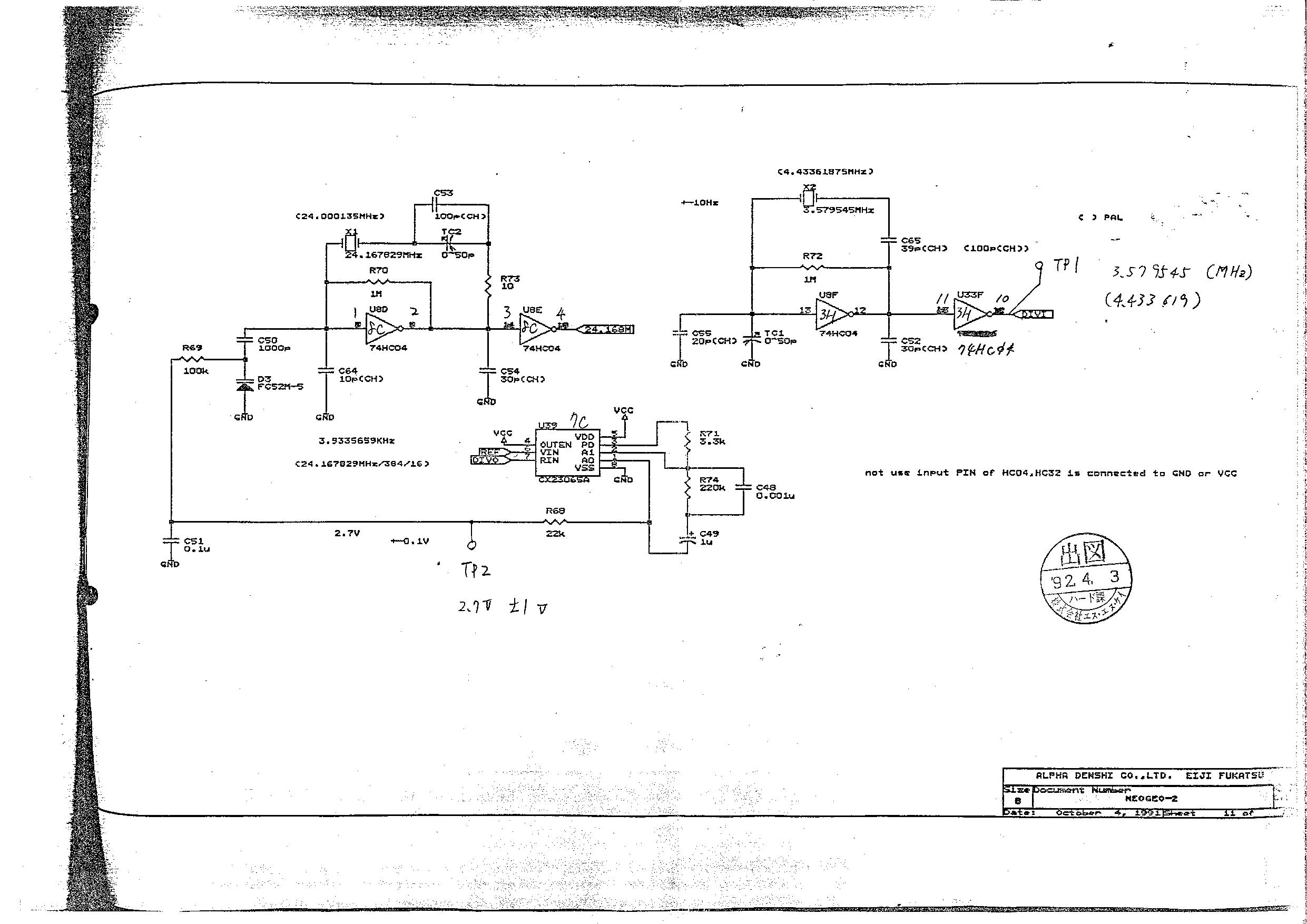

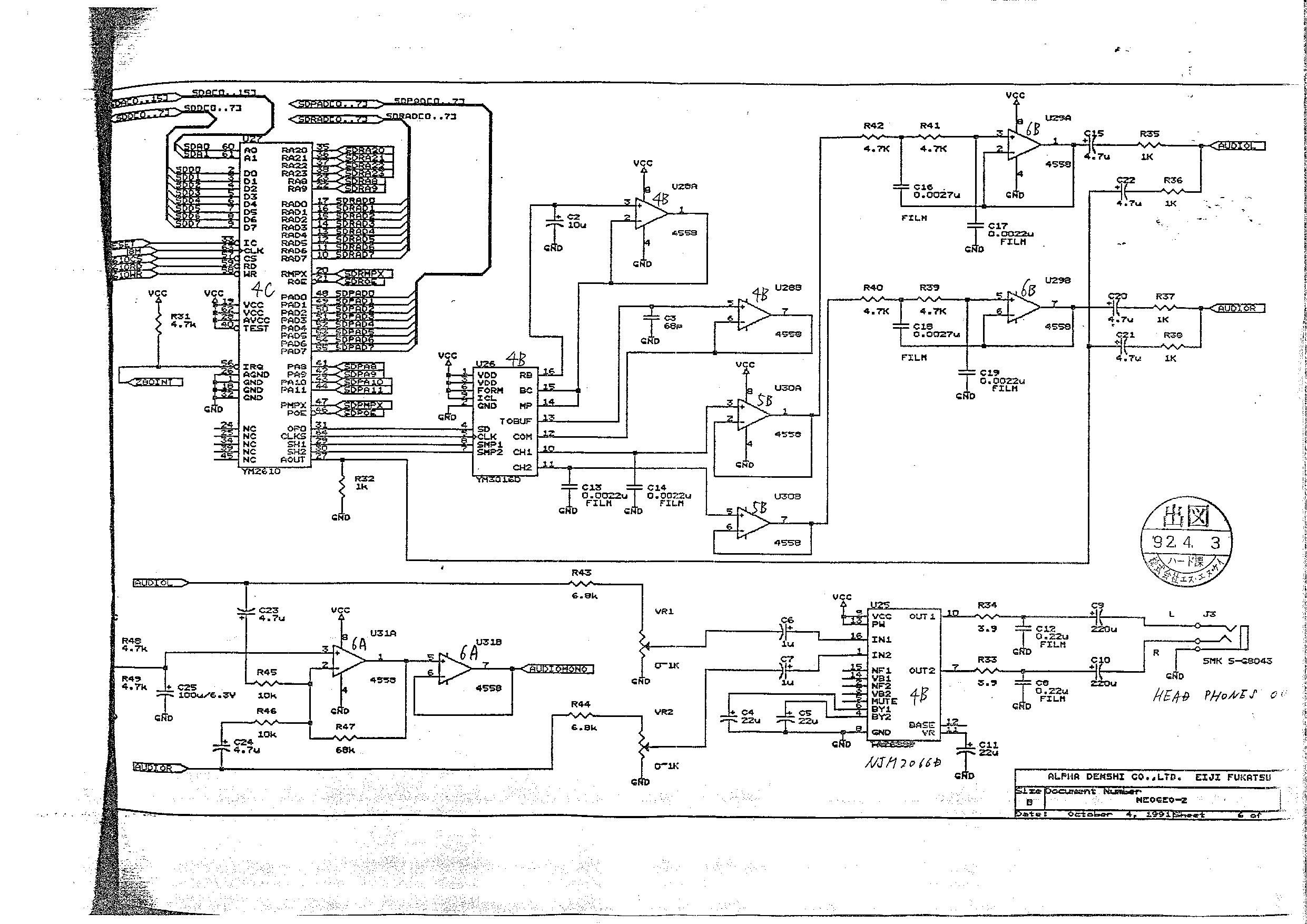

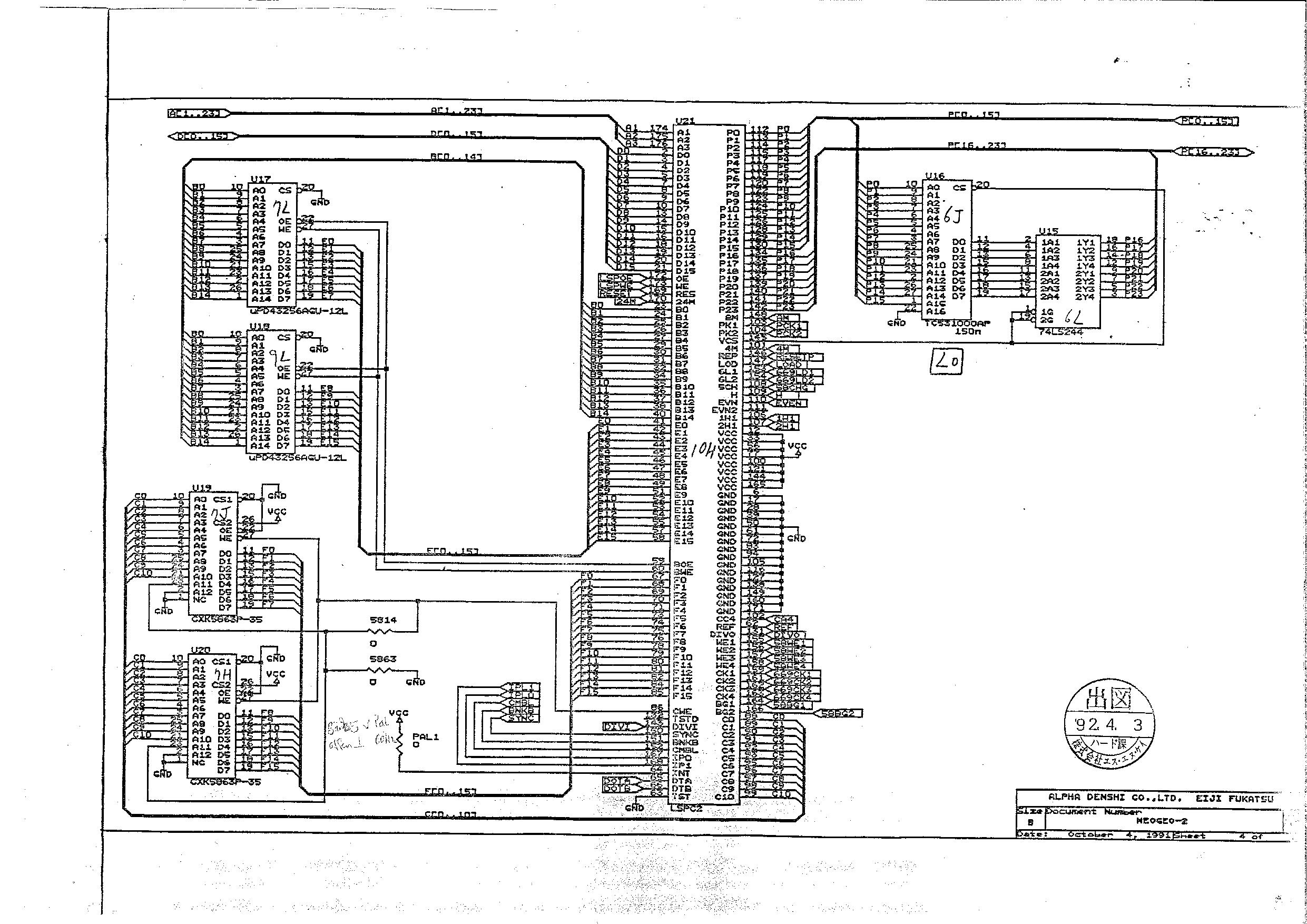

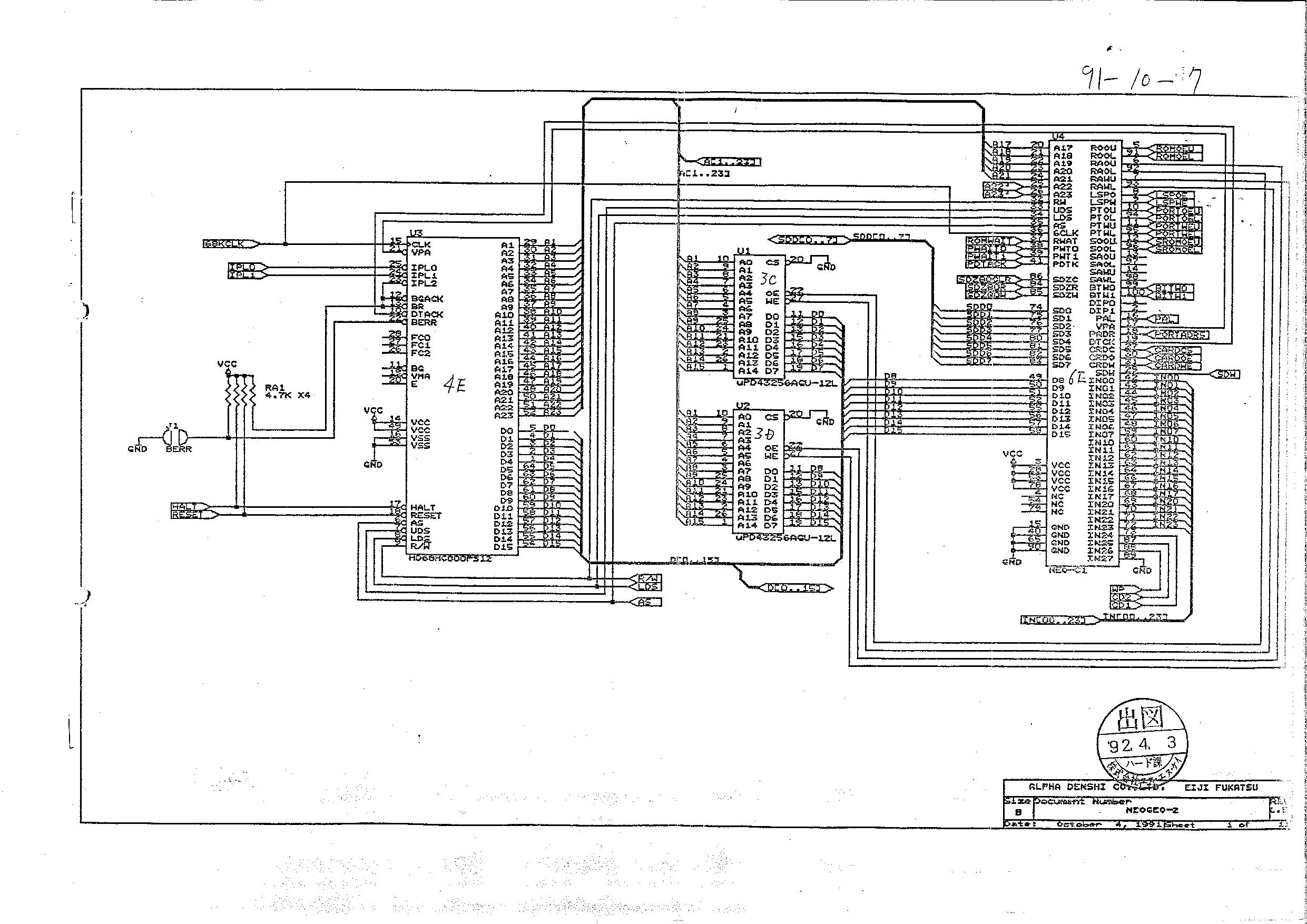

[Schéma électrique] NeoGeo AES

[Xrider]

Full size : https://delta-island.com/downloads/neog ... ge-001.jpg

Full size : https://delta-island.com/downloads/neog ... ge-002.jpg

Full size : https://delta-island.com/downloads/neog ... ge-003.jpg

Full size : https://delta-island.com/downloads/neog ... ge-004.jpg

Full size : https://delta-island.com/downloads/neog ... ge-005.jpg

Full size : https://delta-island.com/downloads/neog ... ge-006.jpg

Full size : https://delta-island.com/downloads/neog ... ge-007.jpg

Full size : https://delta-island.com/downloads/neog ... ge-008.jpg

Full size : https://delta-island.com/downloads/neog ... ge-009.jpg

Full size : https://delta-island.com/downloads/neog ... ge-010.jpg

Full size : https://delta-island.com/downloads/neog ... ge-011.jpg

[Illusionrip]

En complément des schémas, un fichier qui reprend les différentes connexions entre les chips..

[Bouz]

Trop classe, merci, c'est souvent laborieux de suivre les pistes!

[Illusionrip]

C’est pour ca que j’ai fait ca au fur et a mesure des reparations, sinon comme tu dis, c’est une tanner

[ragefan]

Bravo !

[Xrider]

Au top, merci

[cazeysan]

Super outil de travail, bravo
