Problème image aes 3.6

[Cosmo84]

Bonjour à tous , si un expert neo geo passe par la j’ai un soucis sur une carte mère aes 3.6 qui n’avait pas d’image ( écran noir ) mais qui fonctionne niveau son et jeux. J’ai changé le cxa1145p et fait un by-pass rgb .Du coup j’ai une image mais qui saute et distordue. Si quelqu’un peux m’aider ce serais sympa.

[Kr4ken]

Salut !

Quel dommage que ta titine soit pas en forme.
Néanmoins ça ne me parait pas trop grave on dirait un souci de synchro.

Tu as un autre câble pour tester ?
Est il bien branché ? D’autres consoles fonctionnent sur la télé ?
Et faire un neo diag ?

Je suis pas un spécialiste donc tu auras de l’aide de personnes plus compétentes, j’espère que mes questions sont pertinentes tout de même

Je vais suivre avec attention ce sujet qui m’intéresse beaucoup.
Bon courage !

[Cosmo84]

Salut
Alors le câble utilisé fonctionne pour une autre aes 3.6. Je n’ai hélas pas de bios de diagnostique et je pense aussi à la synchro mais j’ai besoin d’un petit peu d’aide car je ne connaît pas la neo geo à fond. Tu peux voir sur les photos que d’autres consoles sont branchées sous la télé et elles fonctionnent toutes parfaitement.
Merci à toi

[Kr4ken]

Ah oui alors on peut supprimer le souci peritel de la télé c’est déjà ça.
Sur ta fiche mâle peritel il n’y a pas de pins abîmés ou rentrés dans la prise ?

Un neo diag je peux t’en faire un si tu veux et te l’envoyer par la poste. Ça rendra peut être service mais je doute qu’il y ai besoin.
Pas d’oxydation ?

[Xrider]

Salut,

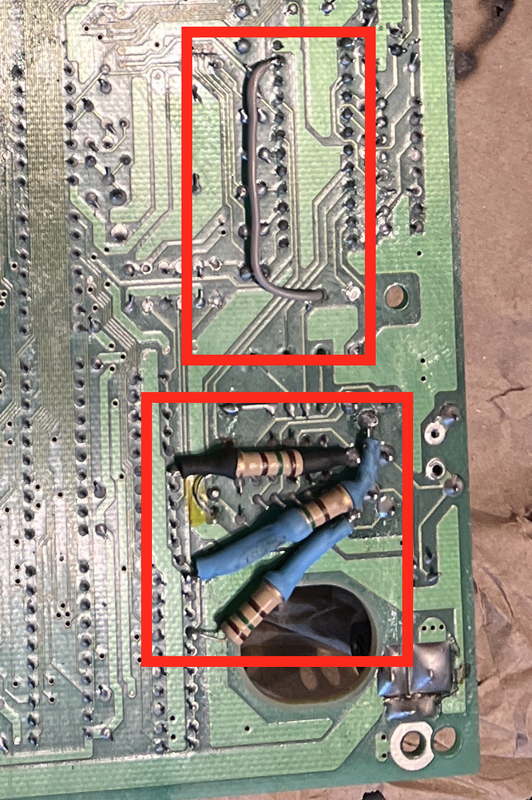

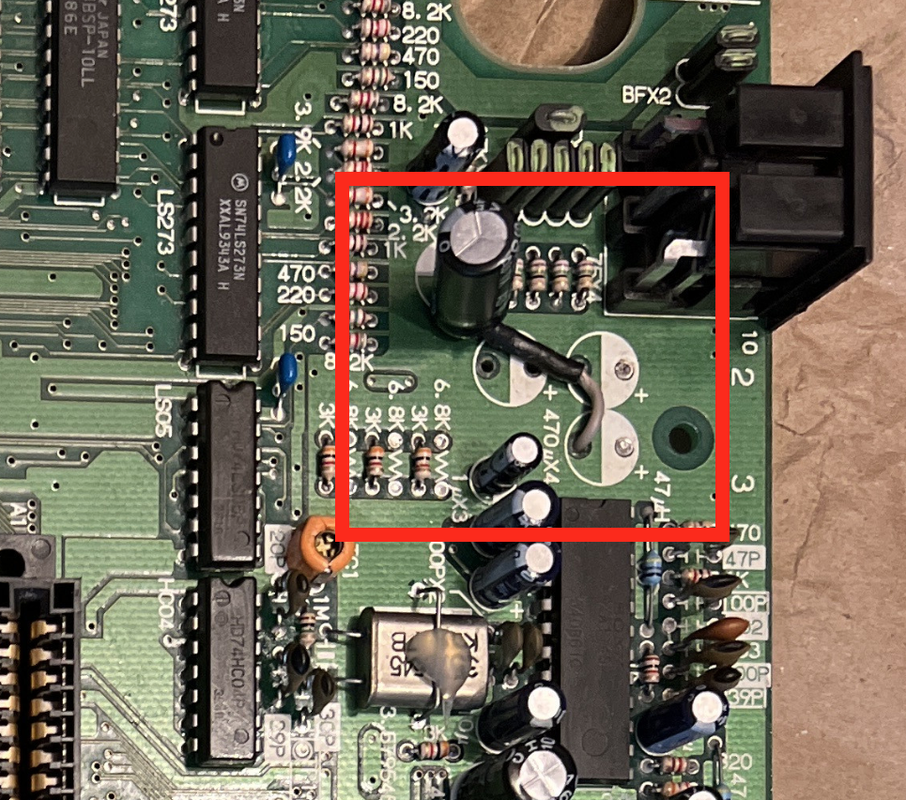

Ta console semble avoir subit des modifs coté video, je ne serai pas étonné que ça provienne de la :



As tu l'historique ?
Sais tu en quoi consiste ces modifs ?

[Cosmo84]

C’est moi qui ai fait cette modification. C’est un by-pass rgb vu sur https://www.retrorgb.com/aes-rgb-bypass.html
Sans cette modification il n’y a aucun affichage, écran noir. Mon câble fonctionne super bien sur une autre aes 3.6 sur la même tv. Je n’ai pas d’historique, je l’ai eut comme ça avec des pistes arrachées sur la partie des condos rgb. J’avais refait toutes les pistes et les soudures condos mais l’image ne fonctionnait toujours pas. Seul ce mod by pass donne un peu de résultat.

[Xrider]

En regardant ce schema :


Commence par verifier les resistances R61 et R62, ce sont les derniers rempart avant de partir dans la cable RGB
Elles se trouve juste derrière le connecteur RGB

Elles sont entourées en rouge :

[Cosmo84]

Merci beaucoup, je vais voir ça mais il faut que je retrouve les bonnes résistance. J’ai pas l’impression que les valeurs correspondent.ça va le faire j’y crois

[Kr4ken]

Il est bon ce X il est bon !

[Cosmo84]

Bon Ben les quatre résistances sont toutes ok.
Dommage.
Merci pour le temps pris pour m’aider

[Xrider]

Bon Ben les quatre résistances sont toutes ok.
Dommage.
Merci pour le temps pris pour m’aider

As tu verifié la capa que tu as dérivé qui est sur la ligne C-Sync (Pin 11 CXA)?

[Cosmo84]

Oui il est nickel je l’ai changé.
Par contre il y a autre chose qui me reviens. Lorsque j’ai fais mes essais et que la sortie était d’origine ( pistes refaites ) en composite je n’avais pas d’image et je n’avais pas de son par la prise composite mais des grésillements alors que par la prise casque j’ai le son car mon câble peritel rgb a une prise jack pour le son stéréo. Je viens de faire un essai avec le câble composite d’origine ( je me suis dit que le changement de la puce qui encode le rgb et qui gère aussi le son aurait pu améliorer les choses )et j’ai le son par la fiche blanche mais on entends un grésillement parasitaire. De plus j’ai l’impression que le signal rgb avec le câble rgb vacille au rythme de la musique comme si le signal rgb était parasité par le son.
