Introduction

Delta OSSC Wifi RC (Remote Control) vous permet de contrôler votre OSSC du bout des doigts grâce à votre smartphone.
Il donne la capacitée Wifi a votre OSSC, vous permettant de remplacer votre télécommande.
Veuillez noter que votre télécommande IR sera remplacé par Delta OSSC Wifi RC, elle sera inopérante après installation du Wemos D1 MINI
Delta OSSC Wifi RC est compatible avec toutes les versions d'OSSC

Difficulté

Matériel nécessaire

Fer à souder
Cable électrique
Board Wemos D1 Mini
Contenu caché
Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.
Licence Delta OSSC, disponible gratuitement sur le Delta Store >>
Merci de nous communiquer l'adresse MAC de votre WEMOS D1 Mini (voir chapitre 2 de ce tutoriel)
Un box internet avec une connexion Wifi
Un Smartphone (Compatible iphone, android, PC...)
Un OSSC
Scotch double face (option en fonction de votre modele)

Tutoriel

1 - Flasher votre Wemos D1 Mini

Télécharger le dernier firmware Delta OSSC Wifi RC (Remote Control) :

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.

Télécharge NodeMCU PyFlasher (open-source, GUI) :

Contenu caché

Vous devez être inscrit et connecté sur ce forum pour voir le contenu caché.

2. Brancher votre Wemos D1 Mini en USB.

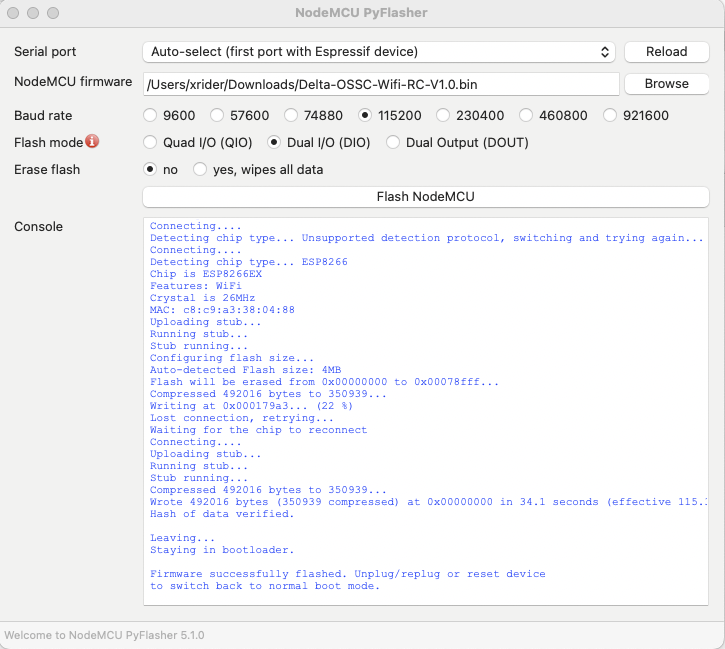

3. Ouvre l’application NodeMCU PyFlasher :
• Sélectionne le bon port COM ou est connecté votre Wemos D1 mini ou "Auto-select"
• Dans le champs "NodeMCU Firmware, cliqué sur "Browse" et selectionner le firmware Delta precedement téléhcarger.
• Baud rate : 115200
• Flash mode : DIO (par défaut)
• Erase Flash : YES, wipes all data
• Flash address : 0x00000 (si demandé)
4. Clique sur Flash NodeMCU.

Félicitation, votre Wemos D1 mini est maintenant pret a se connecter a votre WIFI et a étre integré a votre OSSC

2 - Association Wifi et vérification du bon fonctionnement

1. Débrancher et reBrancher votre Delta OSSC Wifi RC en USB (Wemos D1 mini fraichement programmé).

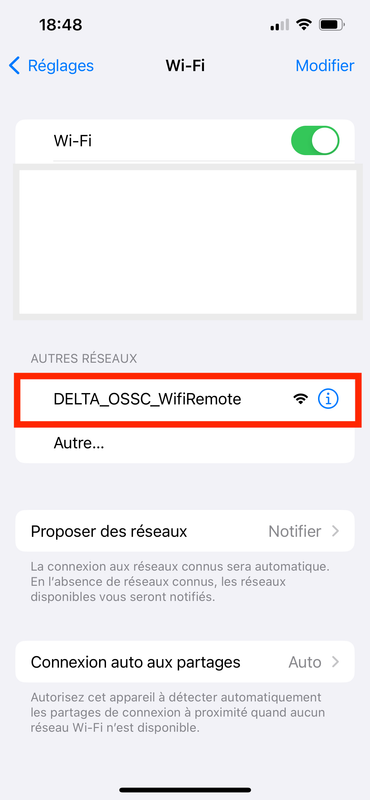

2. Sur votre smartphone, allez dans les paramètres Wifi et connectez-vous à “DELTA_OSSC_WifiRemote” :

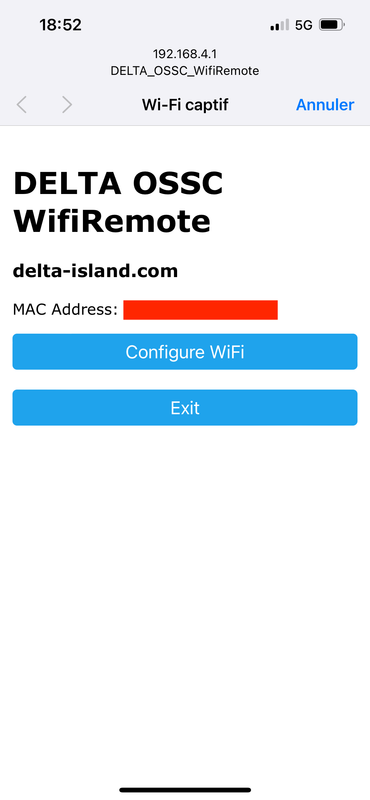

3. Un écran d’accueil devrait s’afficher automatiquement. Si ce n’est pas le cas, ouvrez votre navigateur internet et tapez “192.168.4.1” dans la barre d’adresse.

!

Message de : Xrider

Etape TRES IMPORTANTE.
Veuillez noter l'adresse MAC de votre Delta OSSC Wifi RC, et faire votre demande de license dans le

Delta Store >>
Dans cette exemple, l'adresse mac est 12:34:56:78:AB:CD :

Voici le message typique a ecrire dans le

Delta Store >> pour demander votre licence :
"Bonjour, je desire avoir me licence pour mon Delta OSSC Wifi RC"
Je vous repondrai rapidement par message privé et vous devrez me communiquer l'adresse MAC de votre module pour activer votre license (Ex : 12:34:56:78:AB:CD)
Sans adresse MAC, pas d'activation

.
A cette etape, veuillez attendre la confirmation de l'activation de votre license par message privé.
Sans cela, votre Delta OSSC sera inopérant

4. Cliquez sur “Configure WIFI” :

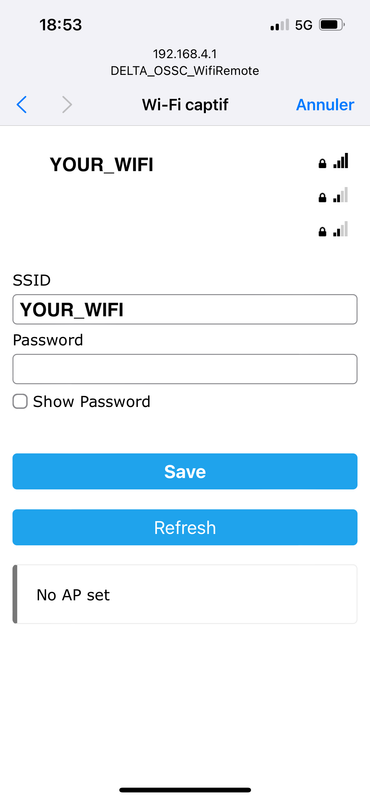

5. Sélectionnez votre réseau Wifi personnel (SSID de votre box internet) dans la liste et entrez votre mot de passe Wifi, puis cliquez sur “SAVE” :

6. Le module devrait redémarrer et se connecter automatiquement à votre réseau Wifi.
7. Sur votre smartphone, retournez dans les paramètres Wifi et vérifiez que celui-ci est bien reconnecté à votre réseau Wifi personnel.
8. Ouvrez votre navigateur internet et tapez “ossc.local” dans la barre d’adresse.
9. Félicitations, votre Delta OSSC est opérationnel et pret a étre installé dans votre OSSC !

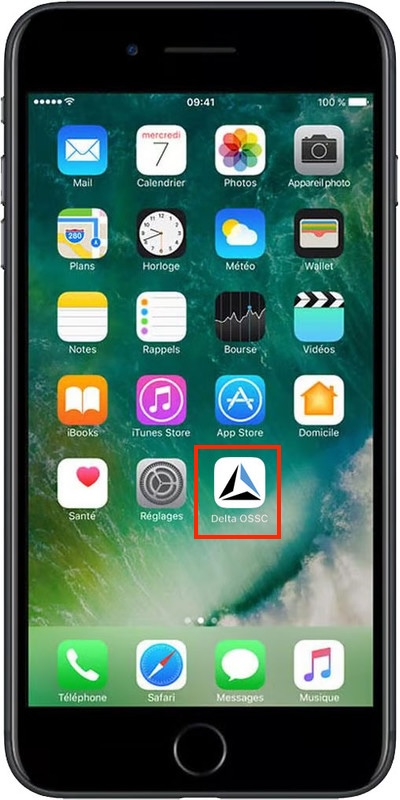

10. Nous vous conseillons d’ajouter l’adresse “ossc.local” dans vos favoris ou sur l’écran d’accueil de votre smartphone pour un accès rapide.

Ajouter Delta OSSC Wifi RC sur iPhone ▼

Ajouter Delta OSSC Wifi RC sur android ▼

3 - Ouverture de votre OSSC

Cette étape consiste à ouvrir l’OSSC. Elle peut varier selon la version de votre appareil.

1. Débranchez entièrement votre OSSC.

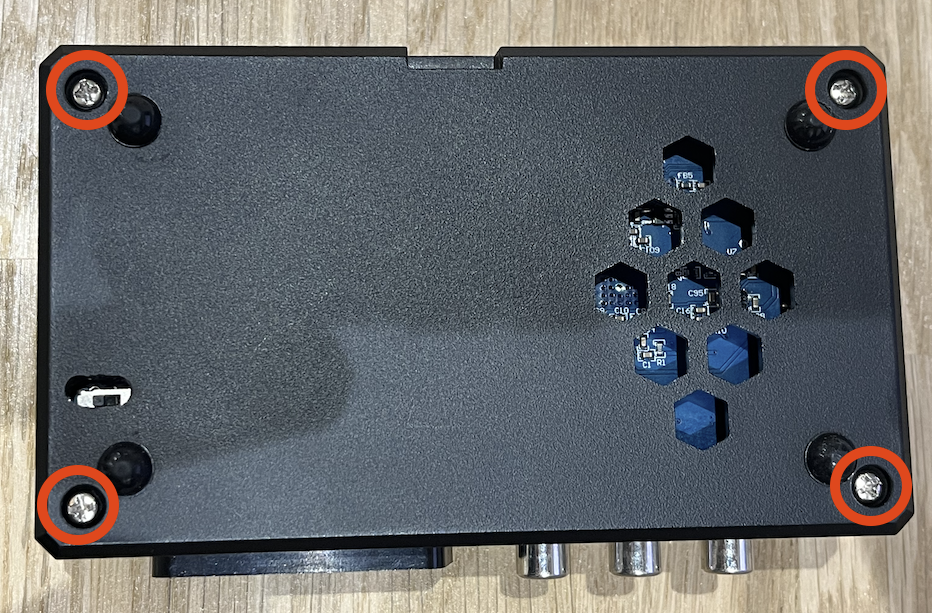

2. Retournez votre OSSC et retirez les 4 vis.

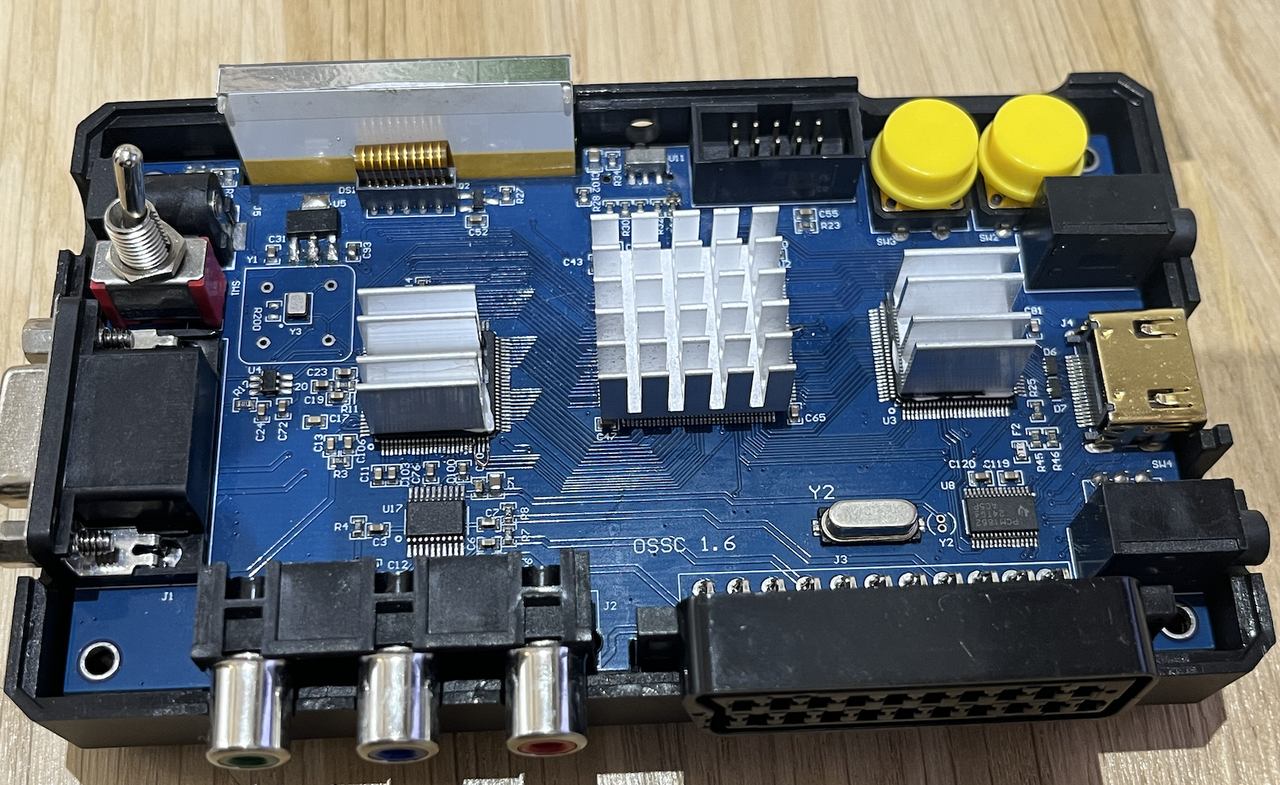

3. Retirez le capot plastique pour accéder à la carte mère de l’OSSC.

4 - Installation de Delta OSSC Wifi RC

1. Installez votre Delta OSSC Wifi RC dans le châssis.
Cette étape peut varier selon la version de votre OSSC. Il est recommandé d’utiliser du scotch double face pour fixer le Wemos D1 mini.
Faites attention à ne pas créer de court-circuit en plaçant le module sur une pièce métallique.

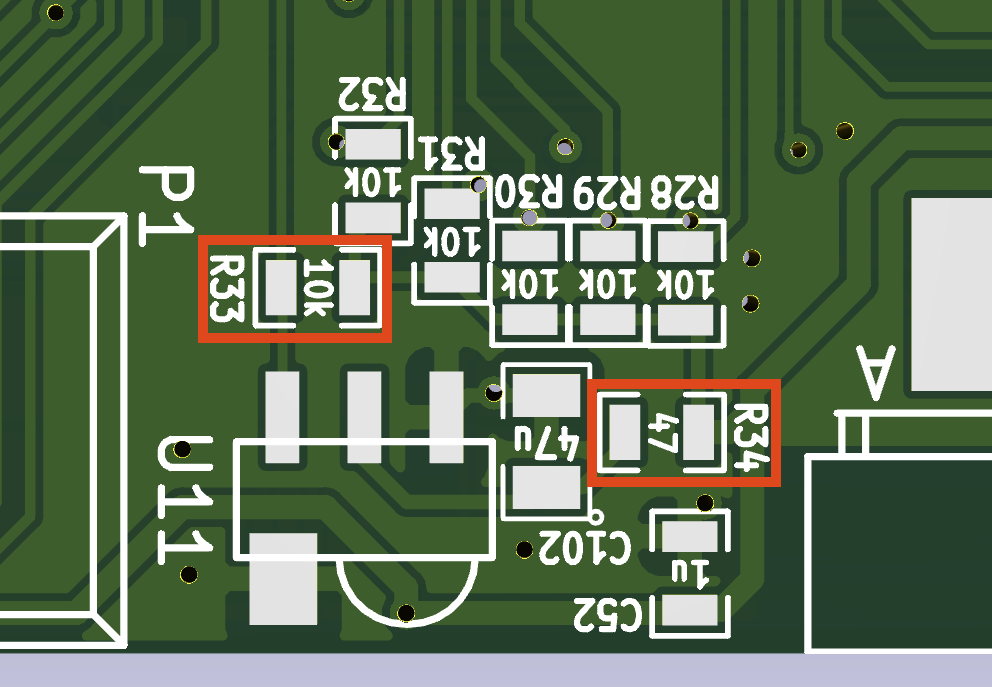

2. Identifiez et retirer les résistances R33 et R34 :
Les résistances peuvent être positionnées différemment en fonction de la version de votre PCB:

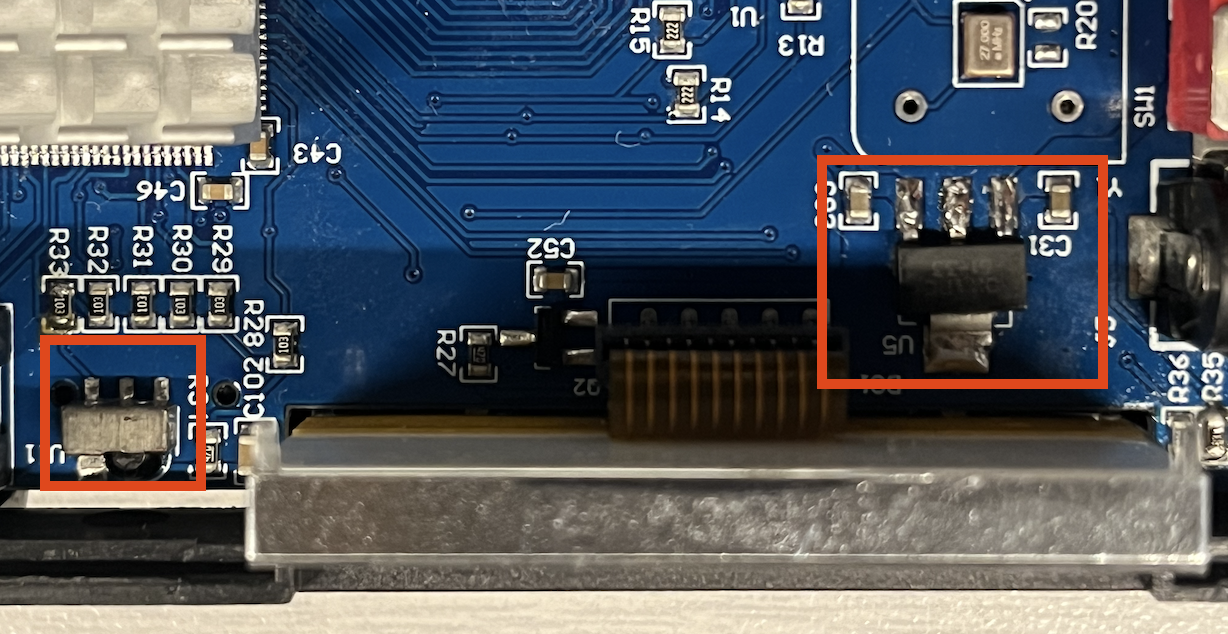

3. Identifiez visuellement le récepteur infrarouge et le régulateur d’alimentation :

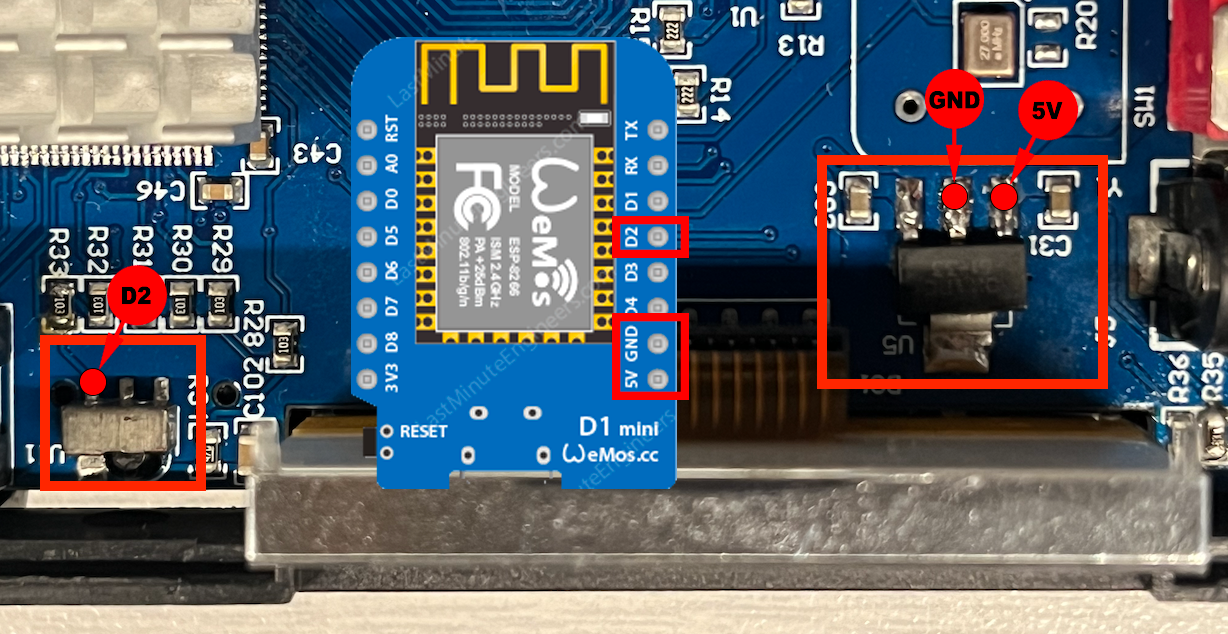

4. Procédez au raccordement du module Delta OSSC Wifi RC selon le schéma d’installation suivant (3fils) :

3 - Remontage de votre OSSC

1. Réinstallez le capot plastique que vous aviez retiré.
2. Retournez votre OSSC et réinstallez les 4 vis.

3. félicitations, votre OSSC et piloté en wifi grace a Delta OSSC Wifi RC

Pour commander votre ossc, il vous suffit de vous taper "ossc.local" dans votre explorateur ou de cliquer sur le raccourci réalisé au chapitre 2

5 - Mode Apprentissage (Learning Mode)

Si la programmation de votre télécommande a été modifiée dans votre OSSC, le Delta OSSC Wifi RC dispose d’une fonction d’apprentissage automatique.
Pour resynchroniser votre OSSC, suivez ces étapes :

1. Allumez votre OSSC.
2. Dans votre navigateur internet, tapez “ossc.local” dans la barre d’adresse.

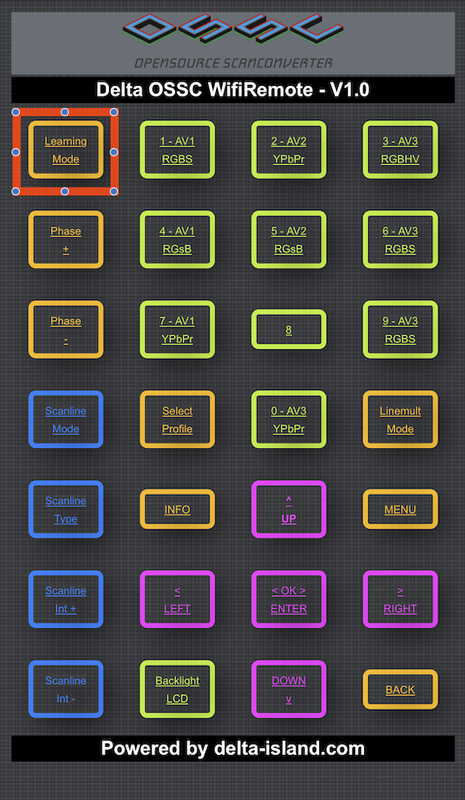

3. Cliquez sur le bouton “Learning Mode” :

4. Une fenêtre pop-up avec des instructions sur la procédure devrait s’ouvrir. Suivez les indications à l’écran.
5. Félicitations, votre OSSC a appris toutes les commandes de votre Delta OSSC Wifi RC !
