Le RGB est l'un des meilleurs standards pour l'affichage de vos consoles retro.
La Nintendo 64 n'est malheureusement pas dotée des ce standard d'origine.
Mais nous avons eu énormément de chance en France, une grande majorité des cartes mère de nos consoles avait été prévue pour cela, mais les composants n'ont jamais étaient installés. Nous allons donc ajouter les composants que Nintendo n'a pas jugé nécessaire d'installer.
Voici un petit aperçu pour que vous puissiez juger de la différence entre les différents standards sur N64 :
Pour vérifier la compatibilité de votre console a accueillir cette modification, vous devez juste retourner votre nintendo 64 et vérifier que c'est bien une "NUS-001(FRA)" :
Pour le détail des composants de la Nintendo 64 RGB officiel NUS-001(FRA), voici ce qu’il vous faut :
3 x Resistance CMS 75 Ω 0,250 W ± 1 % 1206
3 x Résistance CMS 39 Ω 0,125 W ± 1 % 0805
3 x Condensateurs céramiques CMS taille 0805 47 pF 50 V ± 5 %
3 x Transistors bipolaires BC818-40 boitier SOT-23
1 x Résistance CMS 10 kΩ 0,125 W ± 1 % 0805
1 x Diode Zener CMS 500 mW tension Zener 12 V boitier MiniMELF
J"ai commandé et reçu un kit complet sur eBay pour équiper une carte mère FRA :
https://www.ebay.fr/itm/175132148752
Expedition rapide
Vendeur : guillou355
Tarif : 3,90 Euros FDP-IN

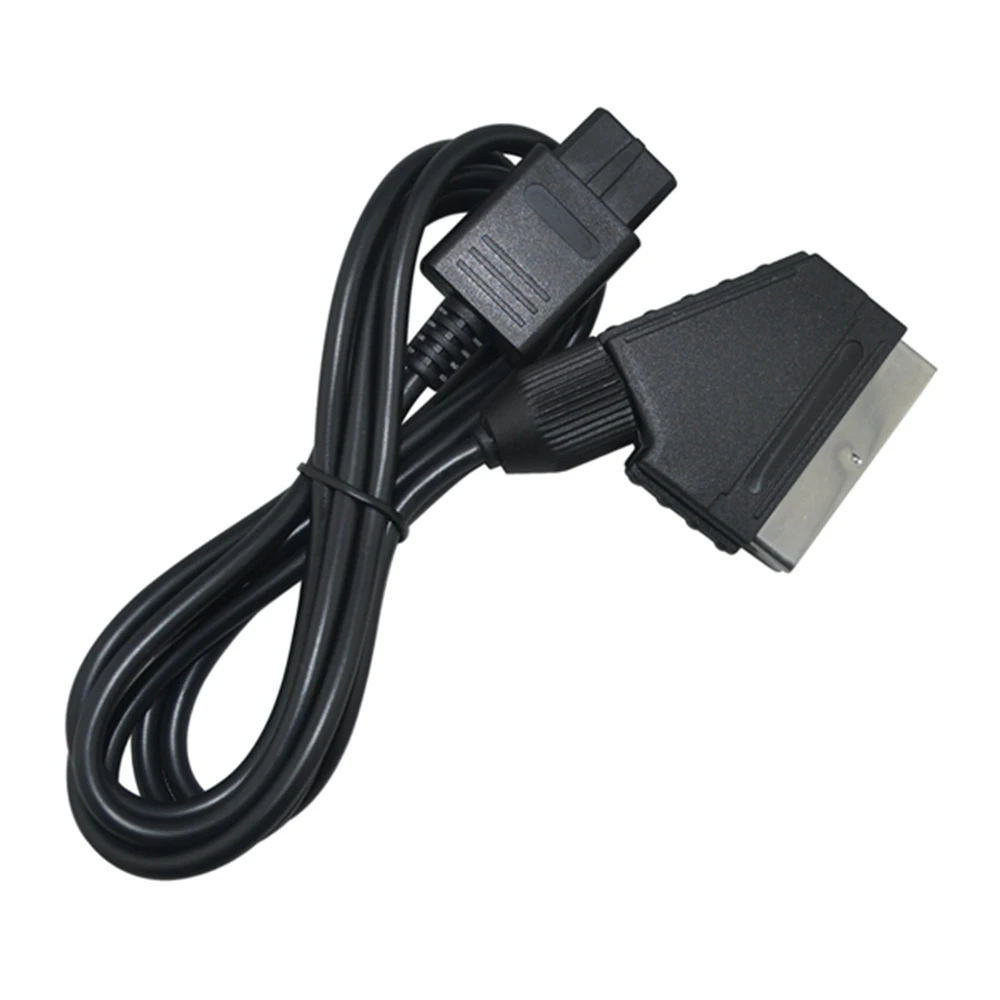

Pour le câble RGB, vous le trouverez chez nos amis chinois pour environ 3 euros frais de port compris :
https://fr.aliexpress.com/item/1005001763826164.html
Photos du montage en quelques étapes :

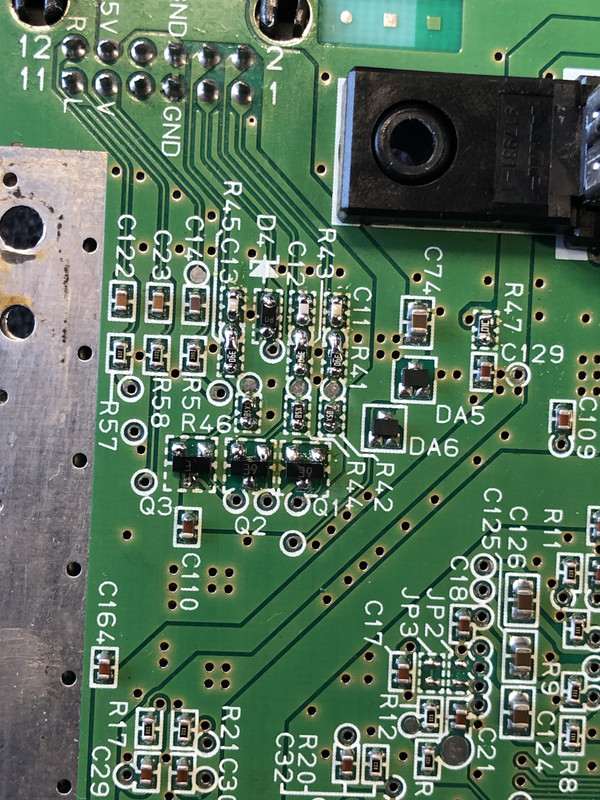

Vu d'ensemble avant modif :
Transistors :
Résistance CMS 75Ohms :
Et le reste des composants :
Voici une vue globale de la modif :
Notre ami Youtuber "retrojeux" a mis une vidéo online sur le sujet :
