Modification d’une alimentation HP SDD018-1000 pour NeoGeo CD
Introduction
Ce tutoriel vous guidera à travers les étapes pour modifier une alimentation HP SDD018-1000 afin de la rendre compatible avec la console NeoGeo CD. Vous apprendrez à adapter les connexions et à ajuster les différences de connecteurs entre la NeoGeo CD et la NeoGeo CDZ. À la fin, vous disposerez d'une alimentation parfaitement fonctionnelle pour votre console préférée.
Difficulté
Matériel nécessaire
- Tournevis plat
- Petit marteau
- Multimètre
- Fer à souder (panne usée recommandée pour les ajustements de plastique)
- Scalpel
- Superglue
- Ruban isolant (optionnel)
1 - Ouverture de l’alimentation HP SDD018-1000
1. Placez le bloc alimentation sur un établi stable avec l’étiquette orientée vers le haut.
2. Utilisez un étau pour maintenir le bloc en place sans trop forcer.

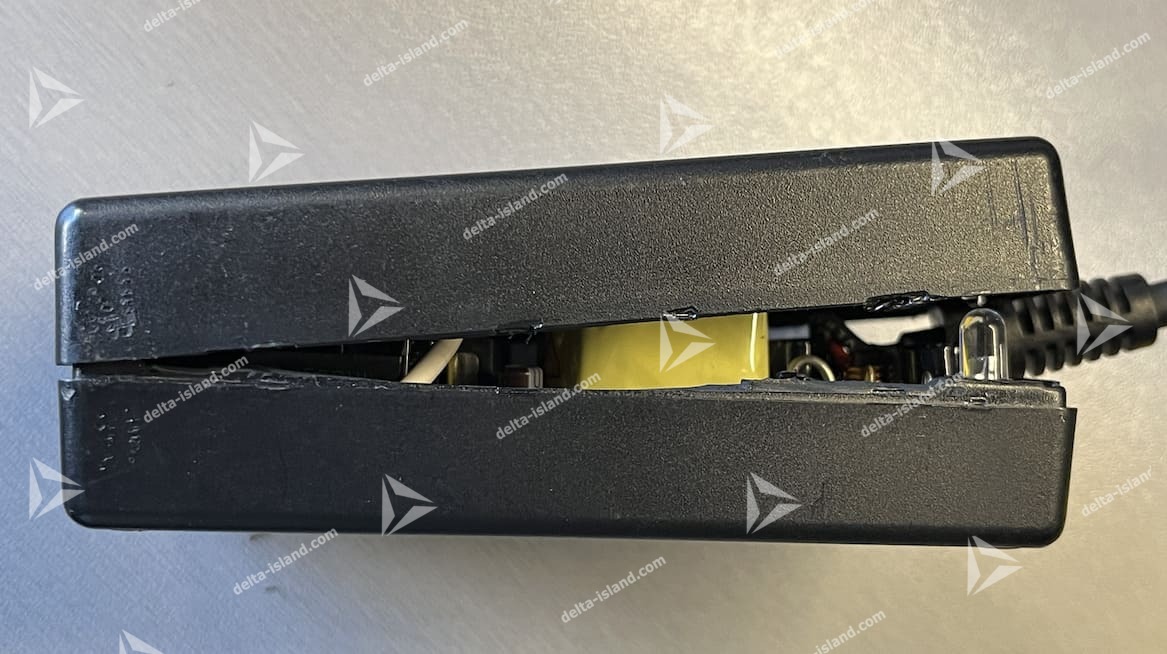

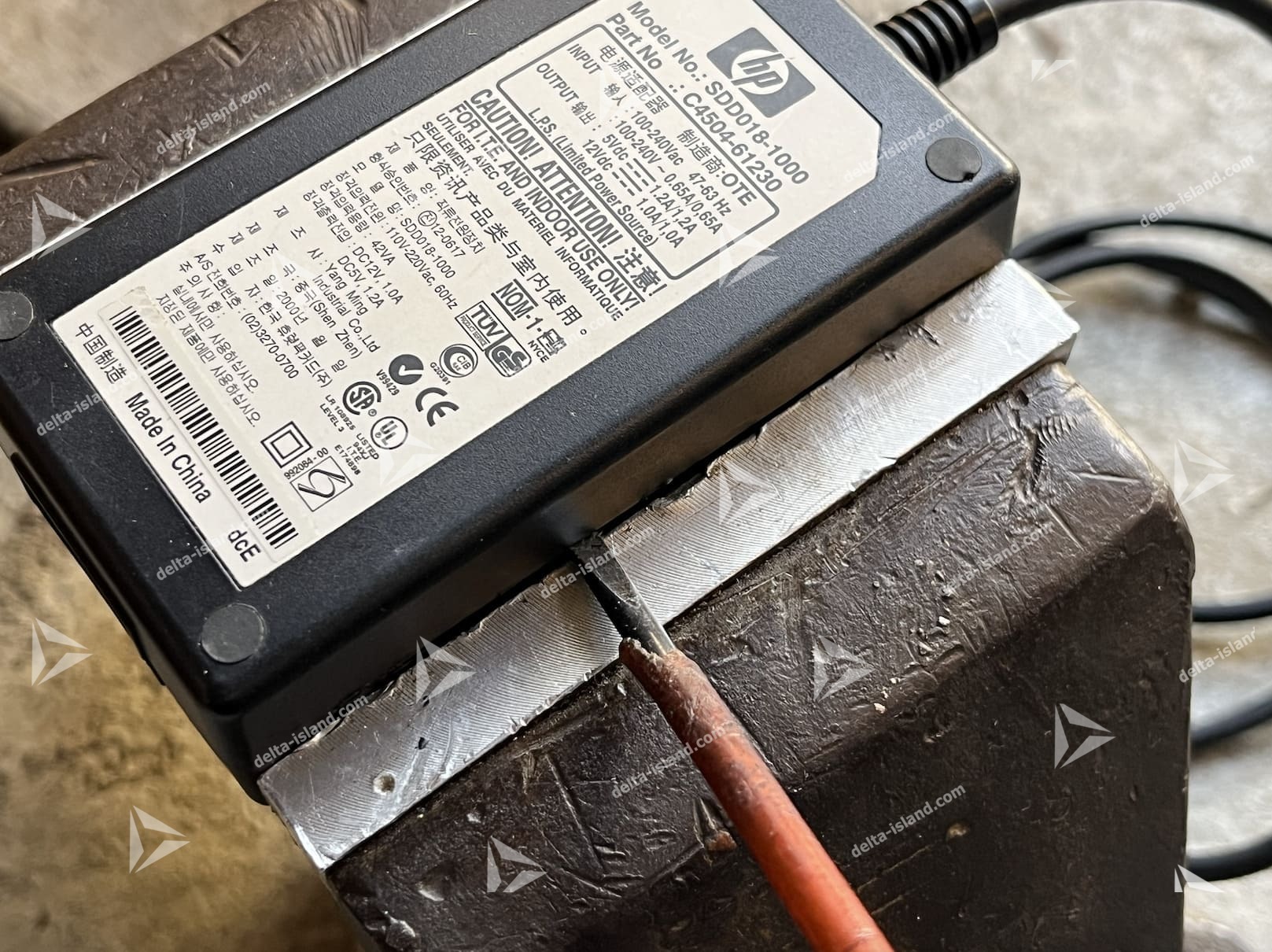

3. Insérez un tournevis plat dans les fentes latérales et, avec un petit marteau, tapez doucement pour ouvrir le boîtier. Faites attention à ne pas endommager les composants internes.
2 - Extraction et préparation du PCB

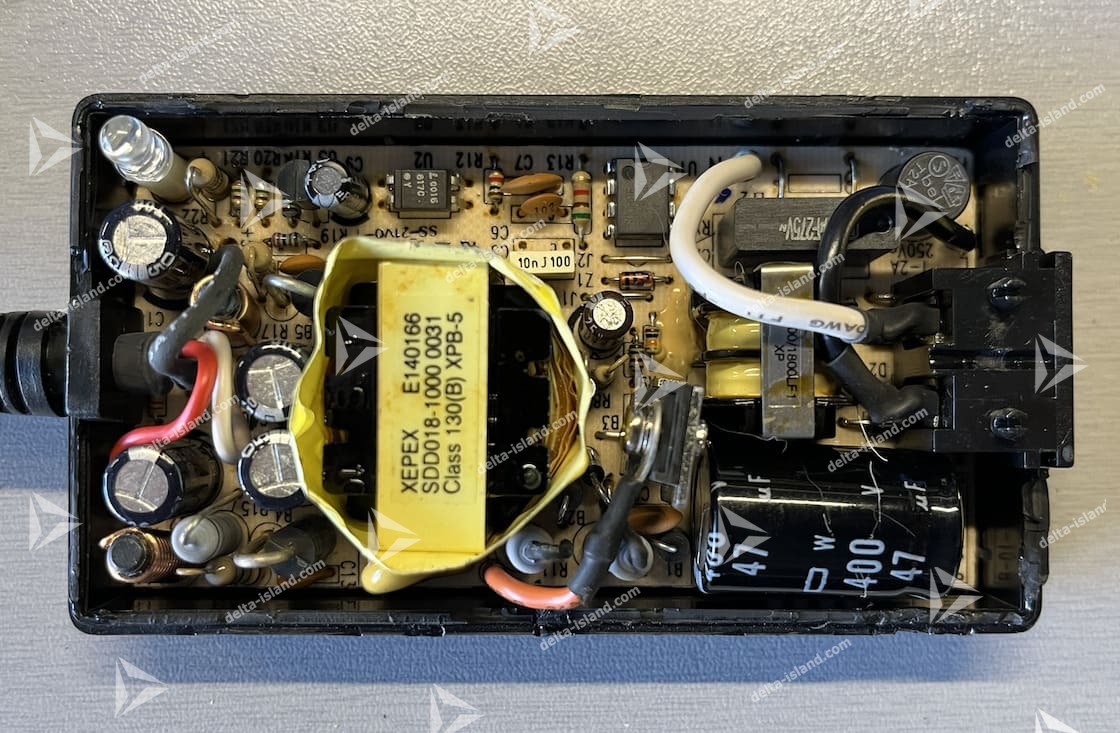

1. Une fois le boîtier ouvert, utilisez le tournevis pour libérer le PCB des clips en plastique qui le maintiennent.

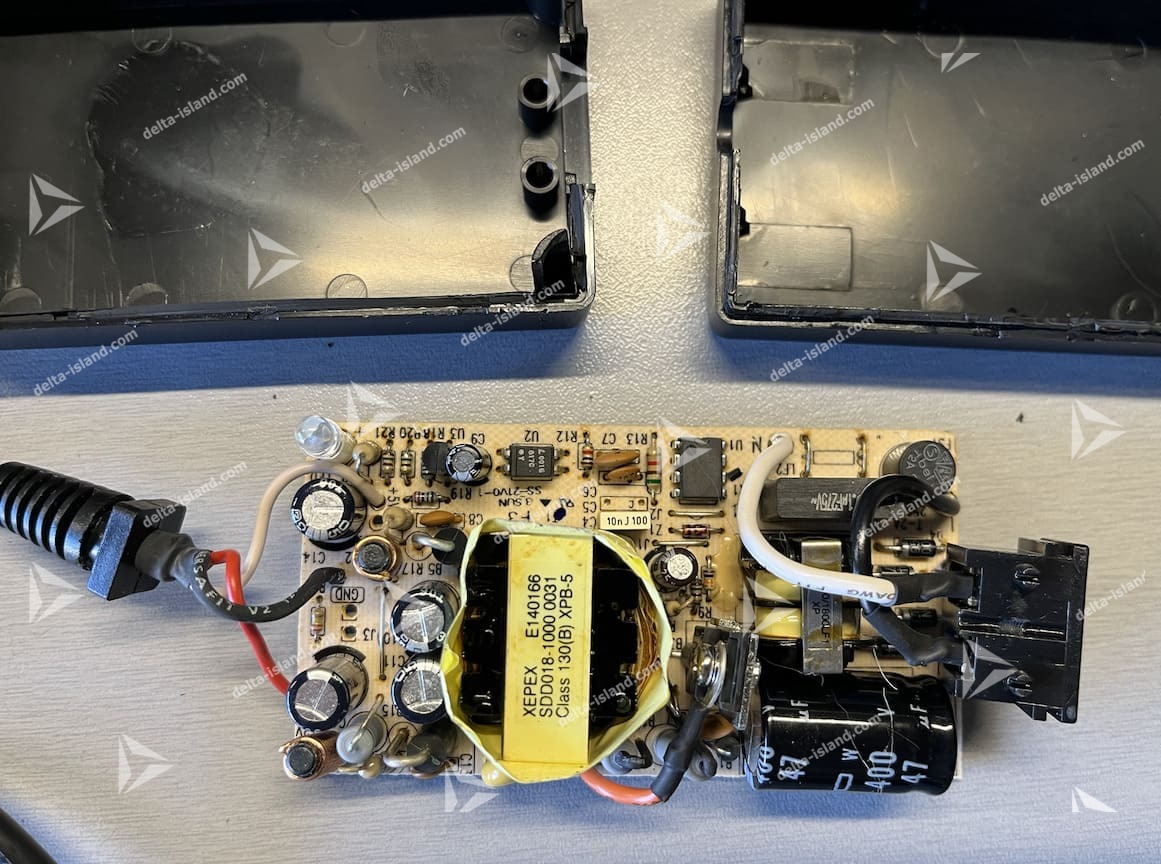

2. Retirez soigneusement le PCB et repérez les connexions suivantes :
- GND : Fil noir
- +5V : Fil blanc
- +12V : Fil rouge
3 - Modification des connexions

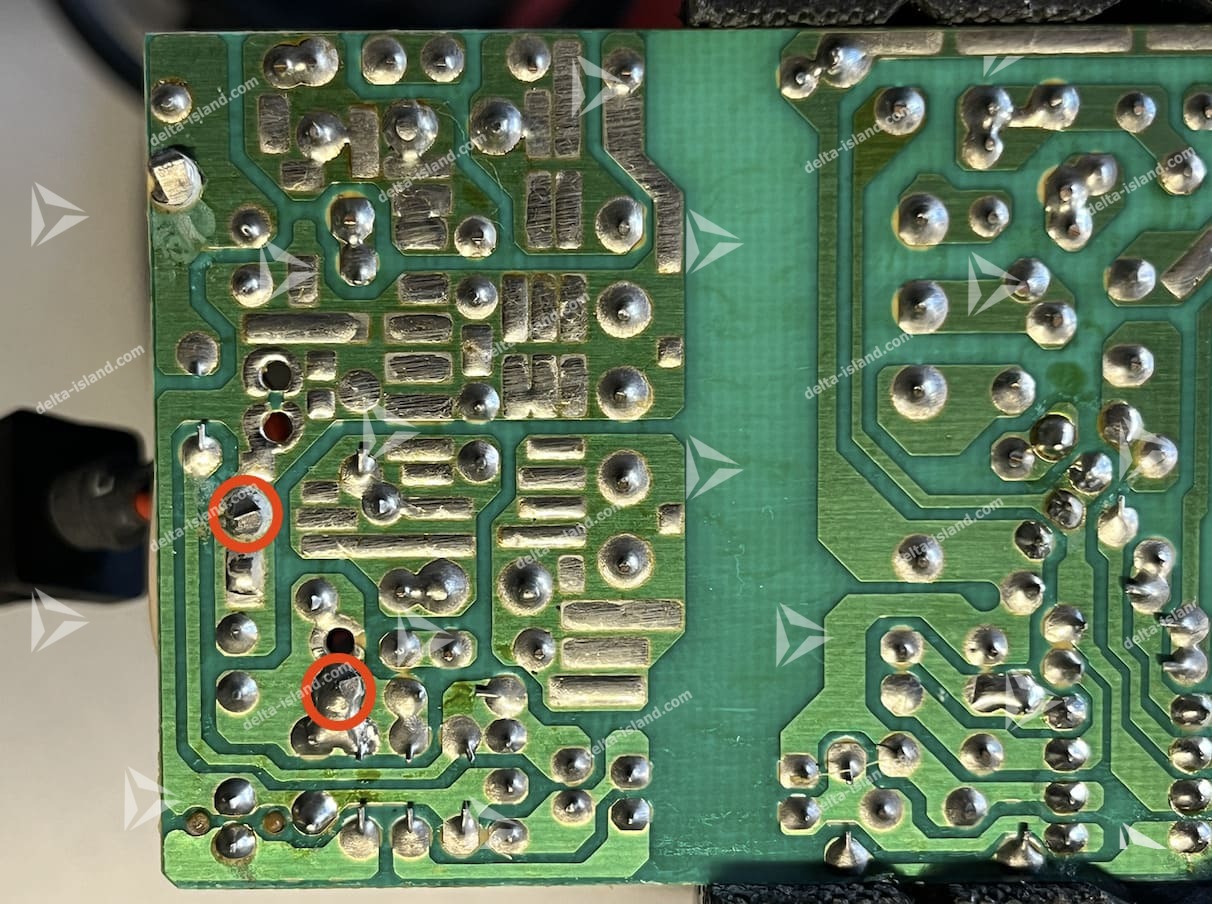

1. Désoudez les fils noir et blanc de leurs positions actuelles. Notez que pour correspondre au pinout de la NeoGeo CD, il est nécessaire d’inverser les fils GND (noir) et +5V (blanc).

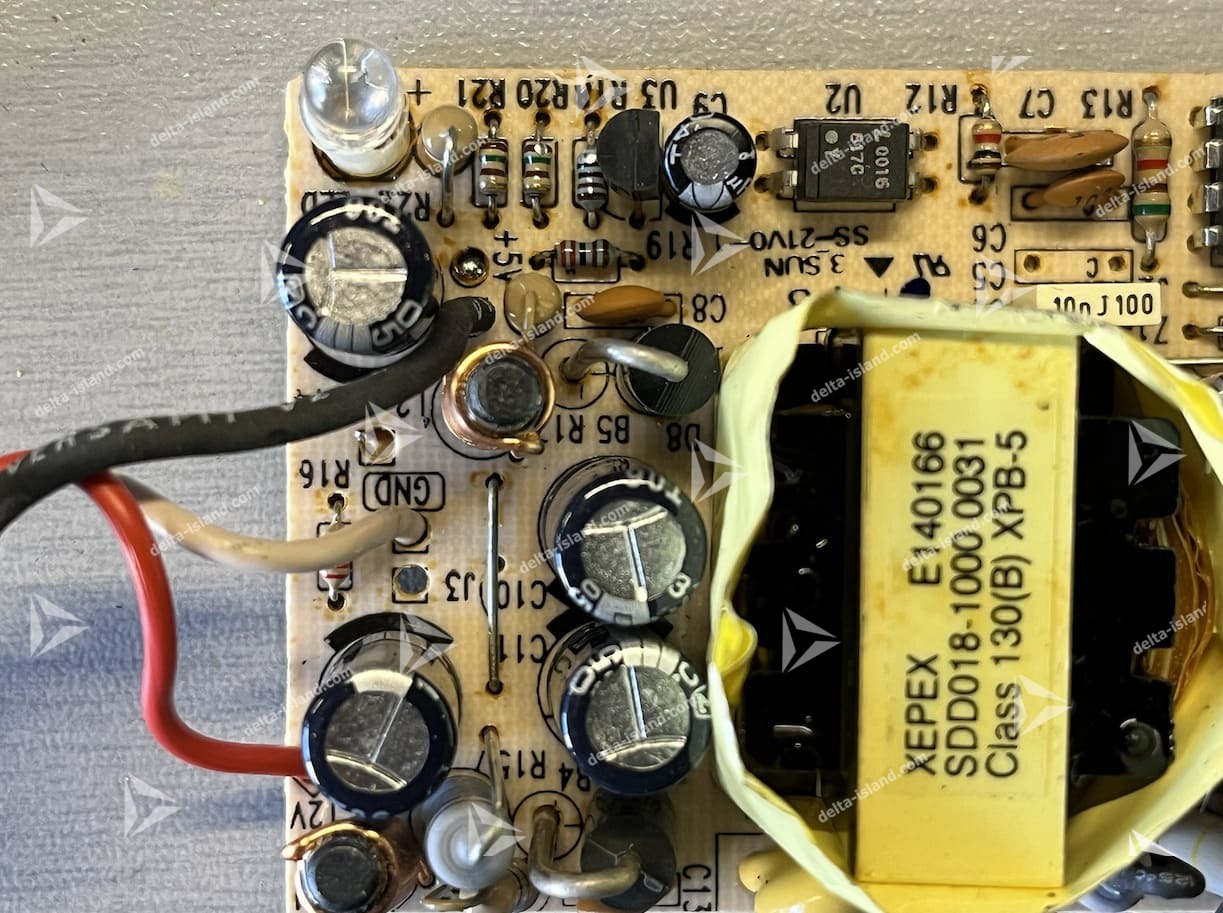

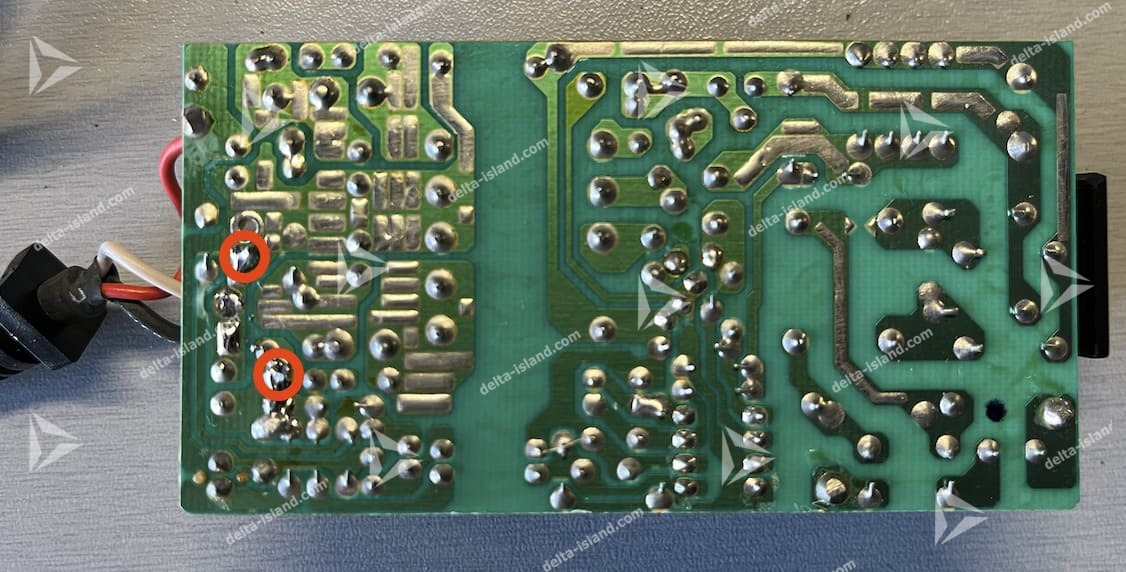

2. Inversez-les en les ressoudant dans les trous prévus sur le PCB. Heureusement, le PCB comporte des trous de réserve qui facilitent cette modification.

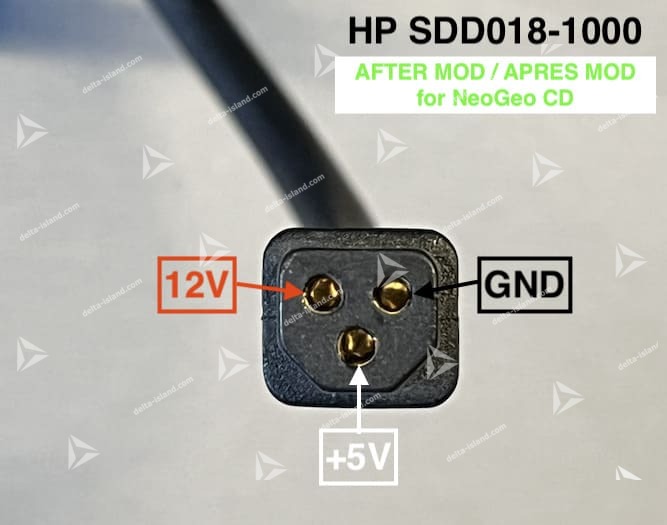

3. Vérifiez à l’aide d’un multimètre que les tensions (+5V, +12V, GND) correspondent au bon emplacement sur le connecteur 3 broches spécifique de la console.
4 - Fermeture du boîtier
1. Une fois les modifications terminées et testées, refermez le boîtier en appliquant de la superglue sur les bords. Assurez-vous que le boîtier est bien aligné avant que la colle ne sèche.
5 - Ajustements pour la NeoGeo CDZ (si applicable)
1. Bien que les tensions et le pinout soient identiques entre la NeoGeo CD et la NeoGeo CDZ, le connecteur de cette dernière diffère légèrement dans sa forme.

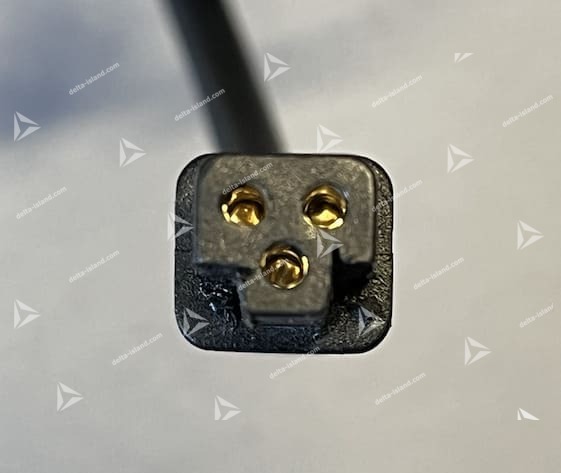

2. Utilisez un fer à souder (avec une panne usée pour éviter de l’endommager) pour retailler le connecteur en plastique. Soyez très minutieux.
3. Utilisez un scalpel pour des finitions précises.
6 - Test final
1. Branchez l’alimentation à la console et vérifiez son fonctionnement.
Conclusion
En suivant ces étapes, vous avez transformé une alimentation HP SDD018-1000 pour la rendre compatible avec votre NeoGeo CD ou CDZ. Cette modification, bien que demandant de la précision, est à la portée des amateurs équipés et offre une solution efficace pour prolonger la vie de ces consoles rétro. Profitez pleinement de vos parties sur NeoGeo !
