Questions composants

[Gilou40]

Bonjour
Aucuns rapports avec le rétro gaming mais plus électronique...a supprimer si sa dérange.

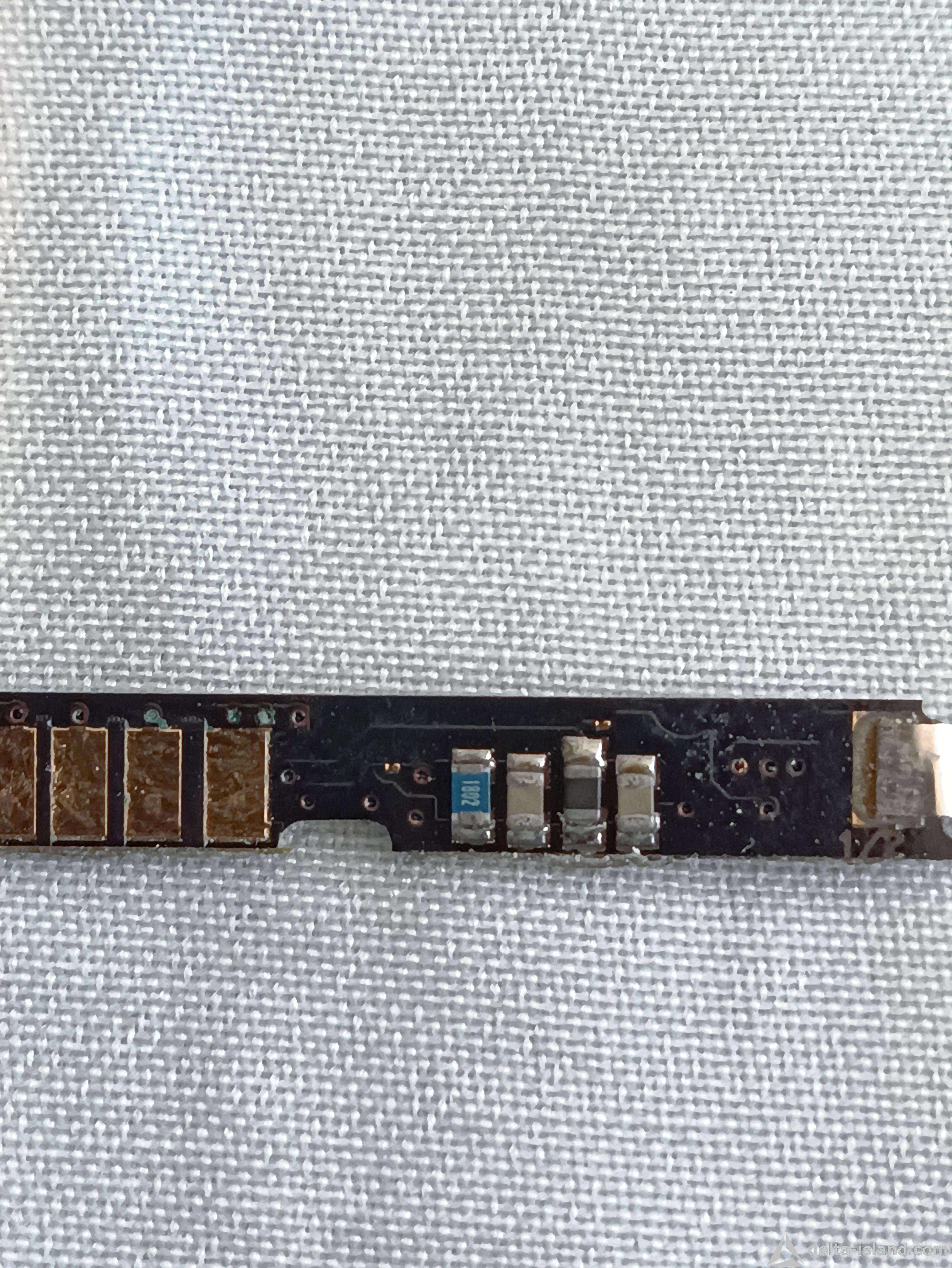

Qui pourrait m identifier les composants sur ce vieux BMS de vieux téléphone?
Merci d avance.

[Xrider]

Salut

Dans l’ordre :

Composant bleue, résistance de 18k (1802)
Capa
Composant noir, résistance
Capa

[Gilou40]

Merci xrider .
Quel rôle.des capa qui sont en parallèle des résistances sur leur propre circuit ? 18k plus capa pour la température de.la batterie.(Pin 2)
Et l autre resistance noire et capa sert a identifier le type de batterie nimh ou lithium.(Pin3)
35k ou 57k comme.dans ce cas là..
A.quoi servent ces capas vu qu on est sur la masse du circuit dans les deux cas ?
Merci

[Xrider]

Merci xrider .
Quel rôle.des capa qui sont en parallèle des résistances sur leur propre circuit ? 18k plus capa pour la température de.la batterie.(Pin 2)
Et l autre resistance noire et capa sert a identifier le type de batterie nimh ou lithium.(Pin3)
35k ou 57k comme.dans ce cas là..
A.quoi servent ces capas vu qu on est sur la masse du circuit dans les deux cas ?
Merci

Peux tu me faire un petit schema ?

[Gilou40]

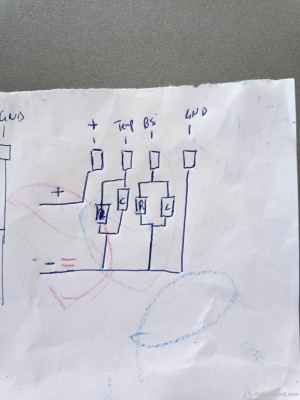

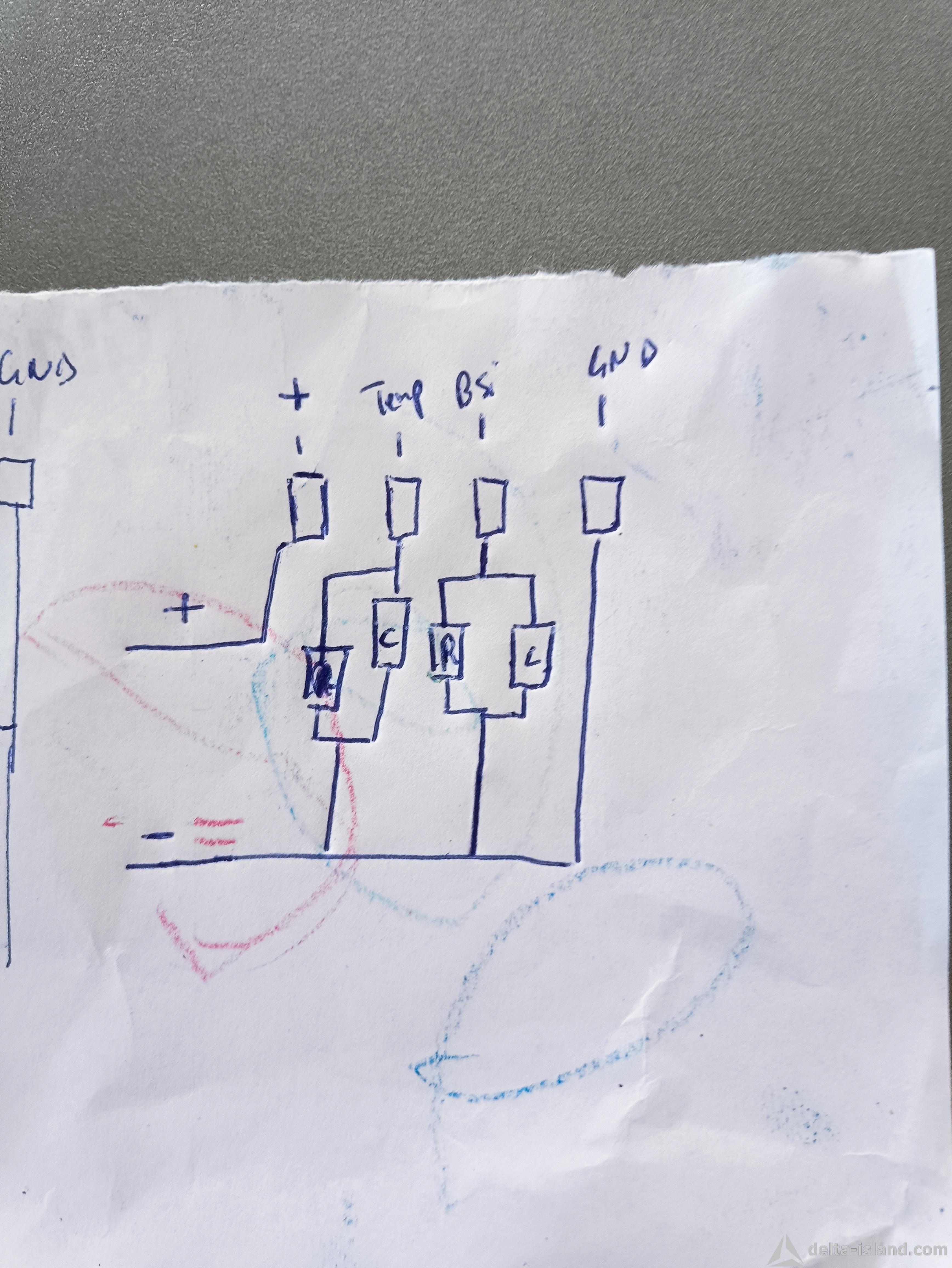

Salut voilà vulgairement un schéma

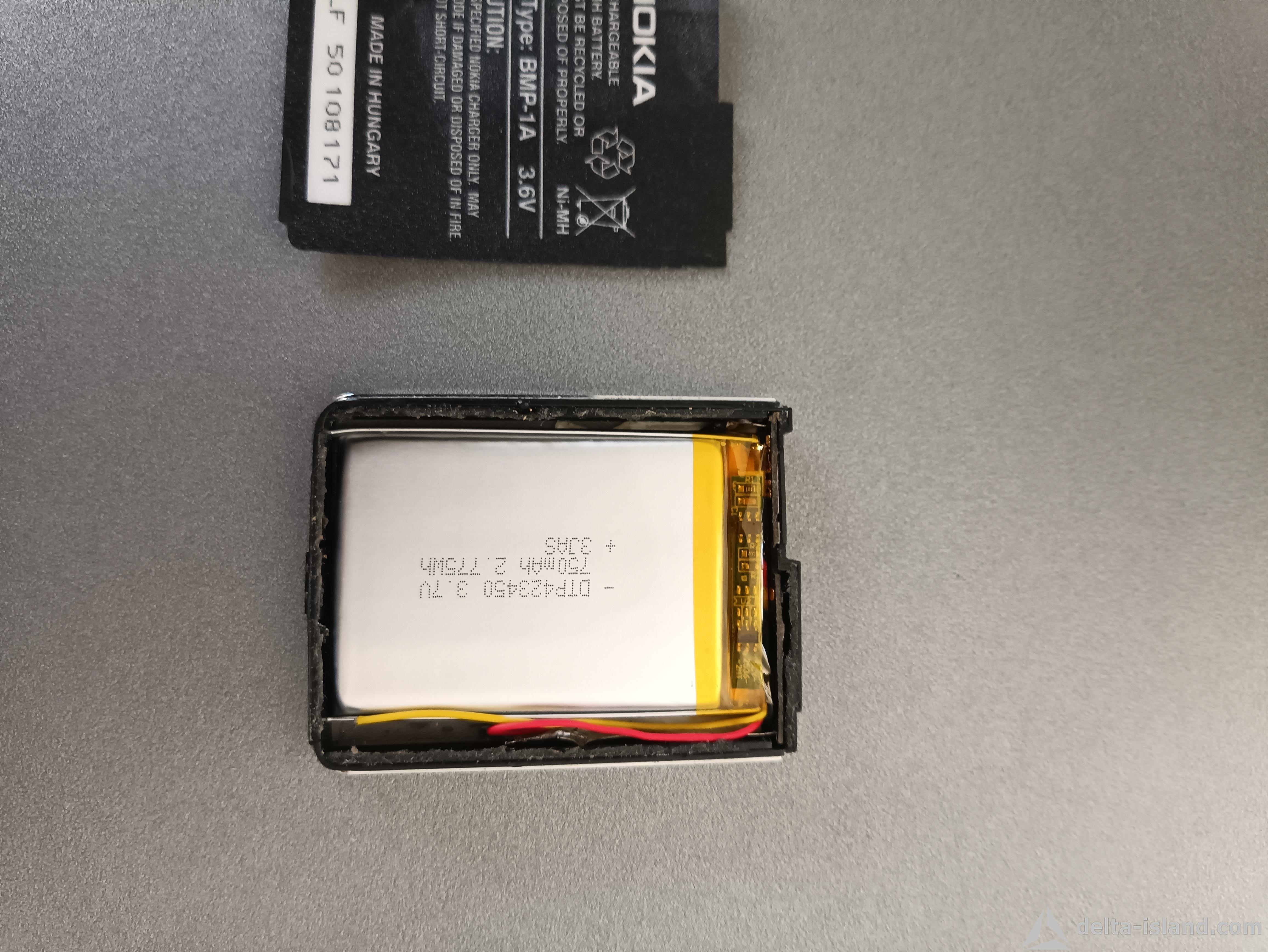

J avais des soucis sur la résistance qui varié en remplaçant la cellule par un modele lithium , se n est pas la première que j en refais , pas le choix sa ne se trouve plus...
J ai viré les condos et brancher ma cellule et nikel . J ajoute un BMS contrôleur e charge car on passe de nimh a lithium, avec chargeur Nokia seconde génération.

Tout fonctionne super bien du coup.
Merci pour les infos
