[HELP] Réparation Namco System 11 - Soul Edge

[Brakvader]

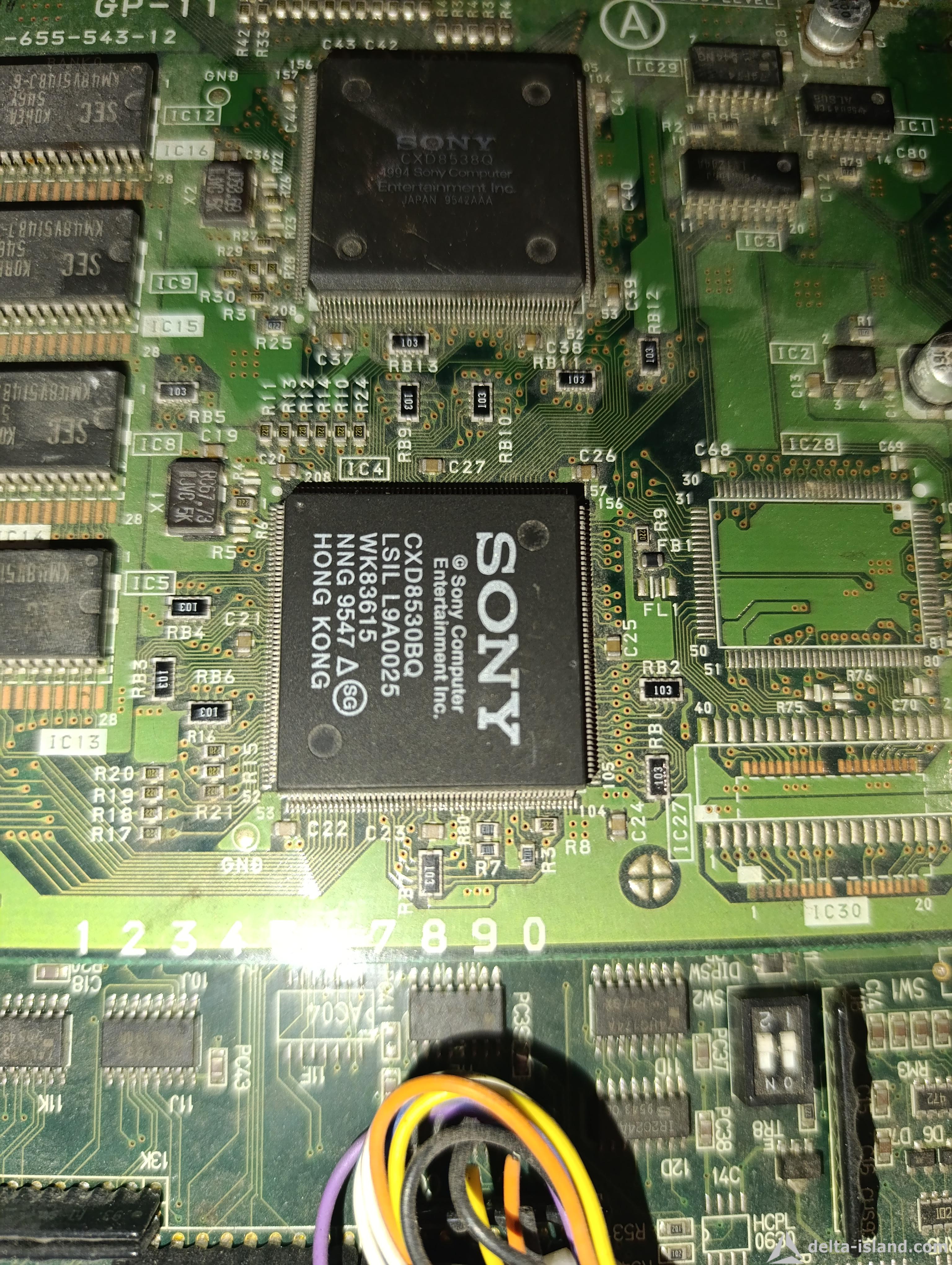

Ici les pattes que j'ai ressoudé




Vérifié à la pince Brussels pour voir si ça tient bien.

[Xrider]

Salut,

Merci pour les photos.

Les reprises que tu as réalisé ne semble pas être lié a ton problème.
La carte fille superieur (CPU + GPU PS1) ne gère pas ce genre de chose.

Tout se passe sur la board inferieur.
Pourrais tu stp déclipser le ROM board + COH Board et nous prendre une photo HD de la motherboard System 11 ?

Merci

[kitchen34]

L'origine sans modif, si vous voulez une reférence

[Seb_48]

Je pense tout de suite au 74HC253 de la carte mère. A voir

[Brakvader]

Oui je pense pas que mes reprises soient en cause, avant que je fasse ça c'était écran noir, rien qui se passe. Ok je vais déclipser ça et te faire une photo.
Le 74HC253, oui peut être. Ça me fait penser à un problème que j'ai sur un multi cps1 chinois.
J'ai un multi cps1 qui met des coups de pieds tout seul, mais j'avais pensé au 74ls245 (de mémoire mais peut être je me trompe de ref) et je l'avais changé et c'était pas lui snif...

[Seb_48]

Je viens de trouver un post qui en parle.
Lit bien tout les post de "chacal". il parle de deux board. Et c'est son dernier post (la réparation de la deuxième) quand il change les 74hc ...
Ca donne quelques pistes pour les non réponses des commandes et les boot sur le bios.

https://www.arcade-projects.com/threads/two-namco-system-11-motherboards-with-different-problem.21616/post-333456

[Brakvader]

Ah yes cool, merci ! Il est bon ce chacal effectivement, je le vois sur NA aussi.
Effectivement c'est exactement les mêmes symptômes on dirait

[Brakvader]

Salut,
Voici les photos

[chacal231077]

Salut Bonne Année

Je cherchais des infos sur Le Namco System 10 sur le net et je tombe sur ce poste

Alors oui le défilement dans le menu des options en mode automatique on va dire ,vient d'un problème de 74HC253 DEAD .

C'est classique sur cette PCB & aussi sur le Namco System 12 .

[chacal231077]

Ici les pattes que j'ai ressoudé




Vérifié à la pince Brussels pour voir si ça tient bien.

Moi maintenant quand j'ai ce type d'intervention a effectué je dessoude tout le CHIP a la station a air chaud et un alliage d'étain a dessouder .

Comme ça pas de Pâté Hénaff (étain neuf sur du vieux ) petit nettoyage et c'est nickel

[Brakvader]

Salut Bonne Année

Je cherchais des infos sur Le Namco System 10 sur le net et je tombe sur ce poste

Alors oui le défilement dans le menu des options en mode automatique on va dire ,vient d'un problème de 74HC253 DEAD .

C'est classique sur cette PCB & aussi sur le Namco System 12 .

Salut, bonne année à toi aussi,
Oui merci j'ai commandé ça, il faut que je change ça et on verra si c'était le coupable.

[Brakvader]

Ici les pattes que j'ai ressoudé




Vérifié à la pince Brussels pour voir si ça tient bien.

Moi maintenant quand j'ai ce type d'intervention a effectué je dessoude tout le CHIP a la station a air chaud et un alliage d'étain a dessouder .

Comme ça pas de Pâté Hénaff (étain neuf sur du vieux ) petit nettoyage et c'est nickel

Ah oui effectivement, j'avais pas envie de tout dessouder, ça à l'air de tenir correctement et plus de problèmes, c'était un gros écran noir au début.
C'est sûr que si tu refais tout au moins tu es tranquille après.
