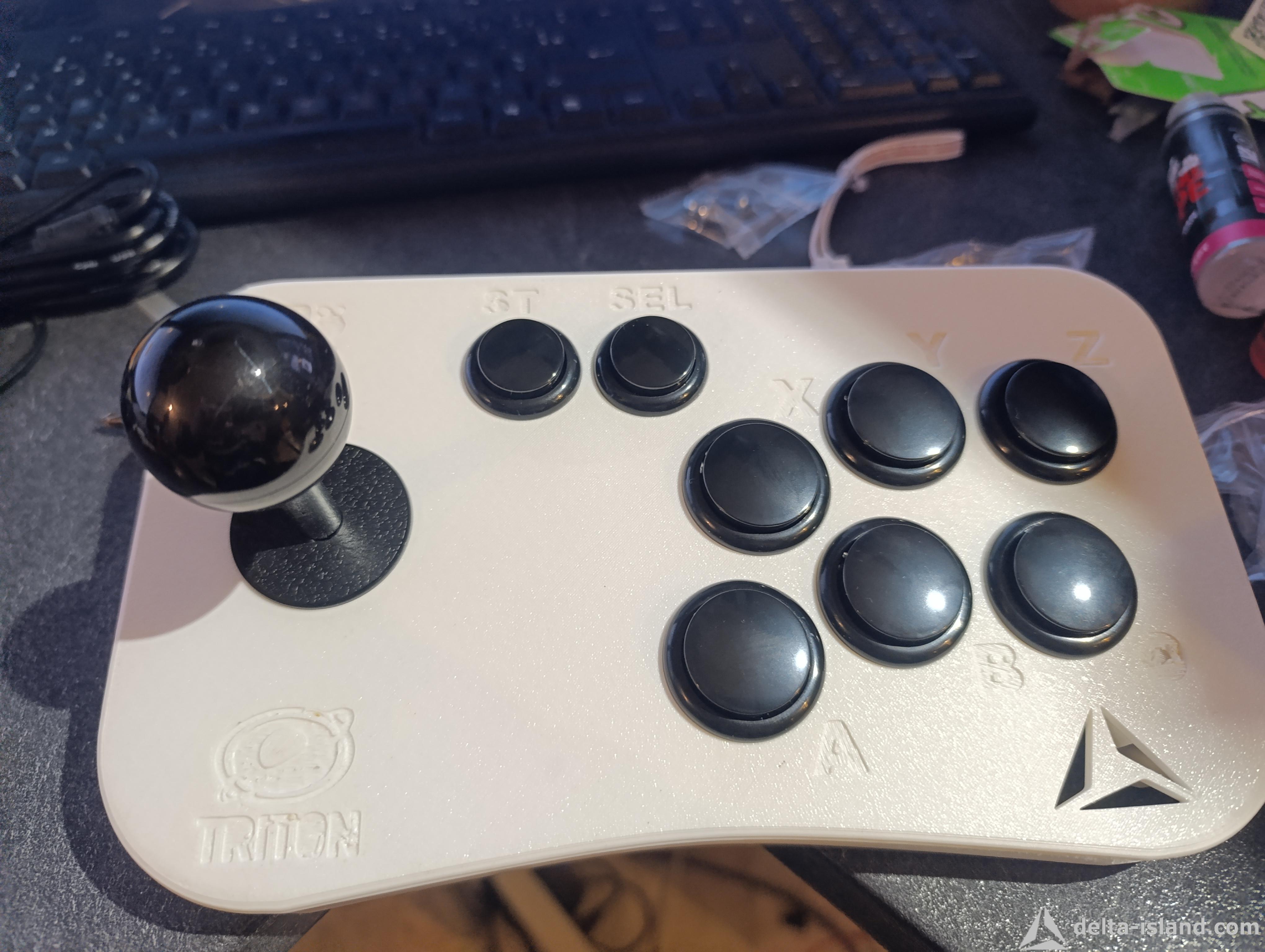

Ce pad comporte 6 boutons, Start, Select ainsi que les directions.
Il est compatible PC, Raspberry Pi et Genesis / Mega Drive en mode 6 boutons.
Vous trouverez ci-dessous les liens d’achat des boutons compatibles.
Je réalise également des PCB adaptés à mon modèle 3D.
Boutons compatibles :https://www.amazon.fr/dp/B076H1TCB5
Utilisation sur Mega Drive
Pour ceux qui souhaitent l’utiliser également sur Mega Drive, voici la manette à acheter.
Il faudra récupérer le circuit électronique de celle-ci.
Manette Mega Drive :https://fr.aliexpress.com/item/1005006273487372.html
Conseils d’impression 3D
Impression à plat
Matière : ABS de préférence
80 % à 100 % de remplissage
La visserie du stick est fournie avec celui-ci lors de l’achat.
Pour le hack pad de la manette, il suffit d’utiliser les vis d’origine de la manette.
Câblage et assemblage
Il faudra ponter les boutons (j’ai distribué les correspondances).
Pour fermer les parties gauche et droite, j’ai utilisé 6 vis à bois ou placo,
diamètre 3,5 mm, environ 5 cm de long.
Information importante – conflit entre PCB
Malheureusement, il existe un conflit entre les deux PCB, malgré la mise en place d’un coupe-circuit.
Il sera donc nécessaire de faire un choix :
soit utiliser ce PAD en mode Mega Drive
soit l’utiliser en mode PC / Raspberry Pi
Un seul mode à la fois, pas de fonctionnement mixte.Ce qui ne change pas
Les plans 3D restent identiques
Le boîtier et l’assemblage ne sont pas impactés
Choix possible
Installation du circuit Mega Drive
Installation du circuit USB (PC / RPI)
À propos du circuit Mega Drive
Le circuit Mega Drive peut être modifié :
soit en Hack PAD
soit en se branchant sous les connecteurs de la carte USB
Attention :Cette dernière solution est déconseillée sur le long terme.
La carte USB finira par être sacrifiée, car elle ne supportera pas les conflits électriques répétés.
https://makerworld.com/fr/models/211274 ... ons-rpi-pc
