[RETEX] Reparation d'une cartouche SNES "Donkey Kong Country"

[Xrider]

RETEX

Hello,

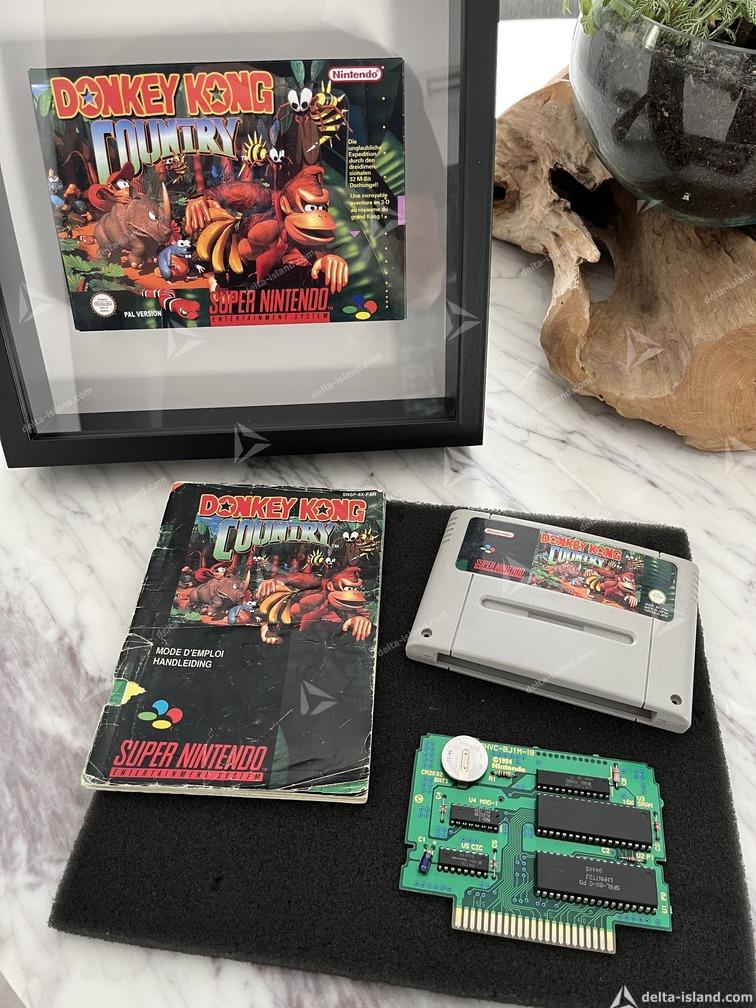

Suite a l'achat d'une cartouche Super Nintendo Donkey Kong Country HS + notice utilisateur pour vraiment pas cher, je vous partage mon retour d'expérience sur la réparation.

Difficulté

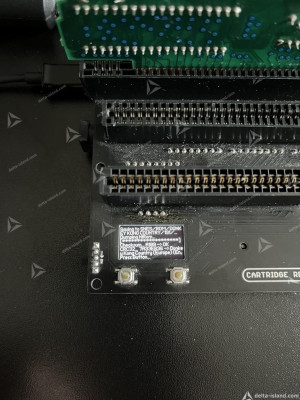

Dans un premier temps, j'ai vérifié l'intégrité de la cartouche grace a mon adaptateur DIY Sanny Cartridge Reader

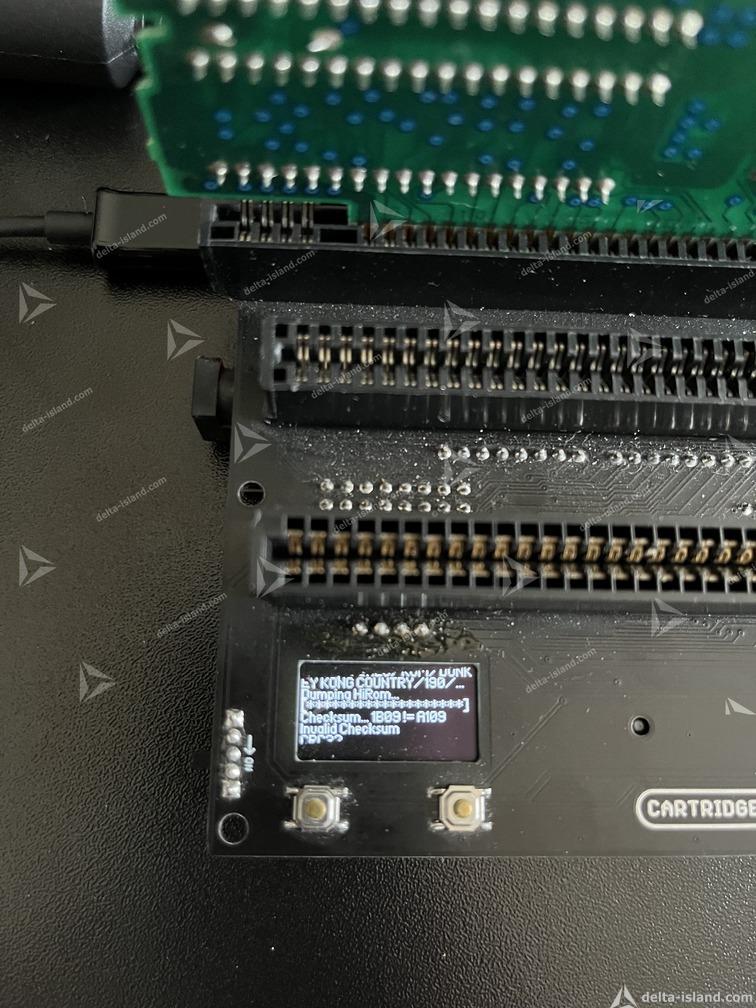

Le vendeur avait bien raison, la cartouche retourne une Checksum BAD

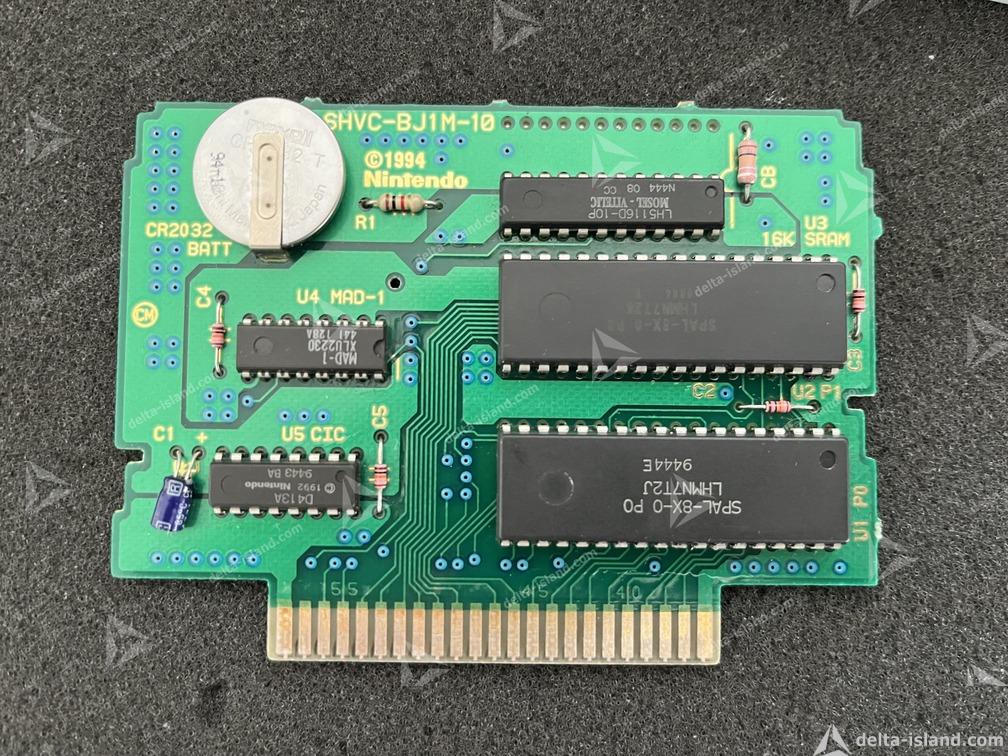

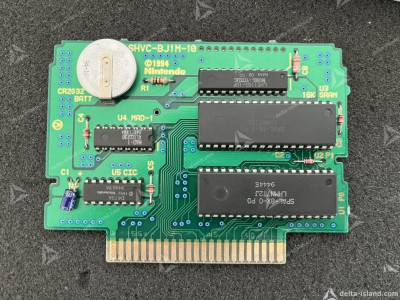

J'ai ouvert la cartouche, mais rien a signaler visuellement.
Constat : RAS

J'ai ensuite commencé à nettoyer les pads de connexion du port cartouche.
Même constat, Checksum : BAD sur le dumper.

Malgré tout, j'ai récupéré le dump et je l'ai comparé avec la ROM PAL de Donkey Kong Country grâce à un éditeur hexadécimal (iHex pour MAC OSX).

Le header est bien la, mais ça part en cacahouète au 1/3 pourde la ROM...
Je m'oriente sur un problème du bus d'adresse...

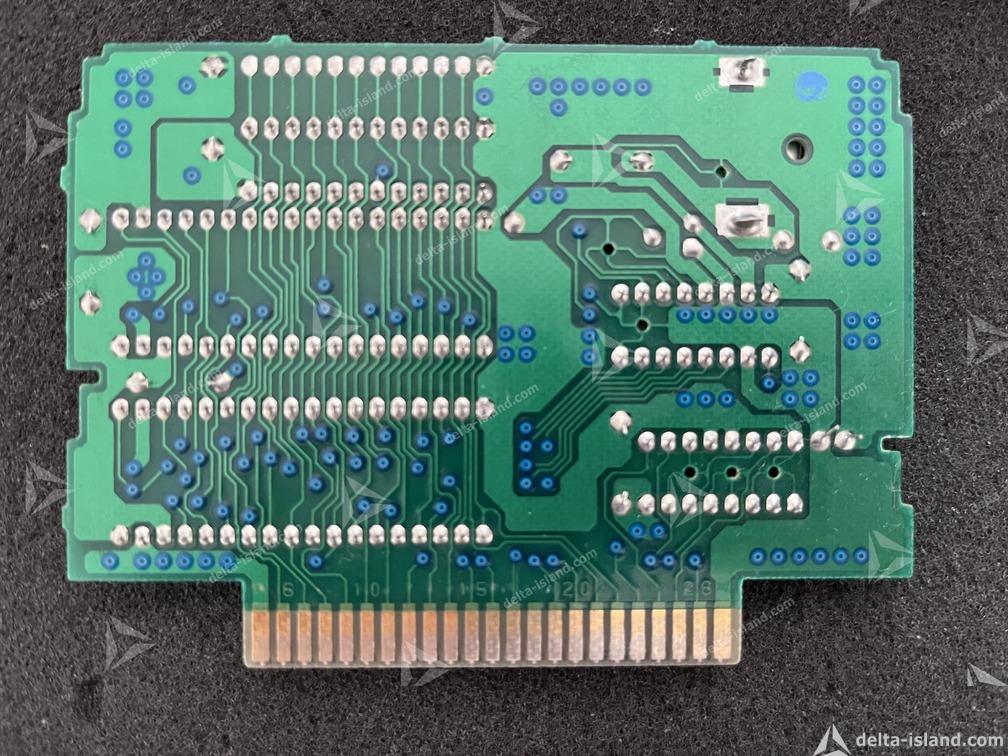

Après avoir sondé le PCB au multimètre, je trouve un point de non-contact...

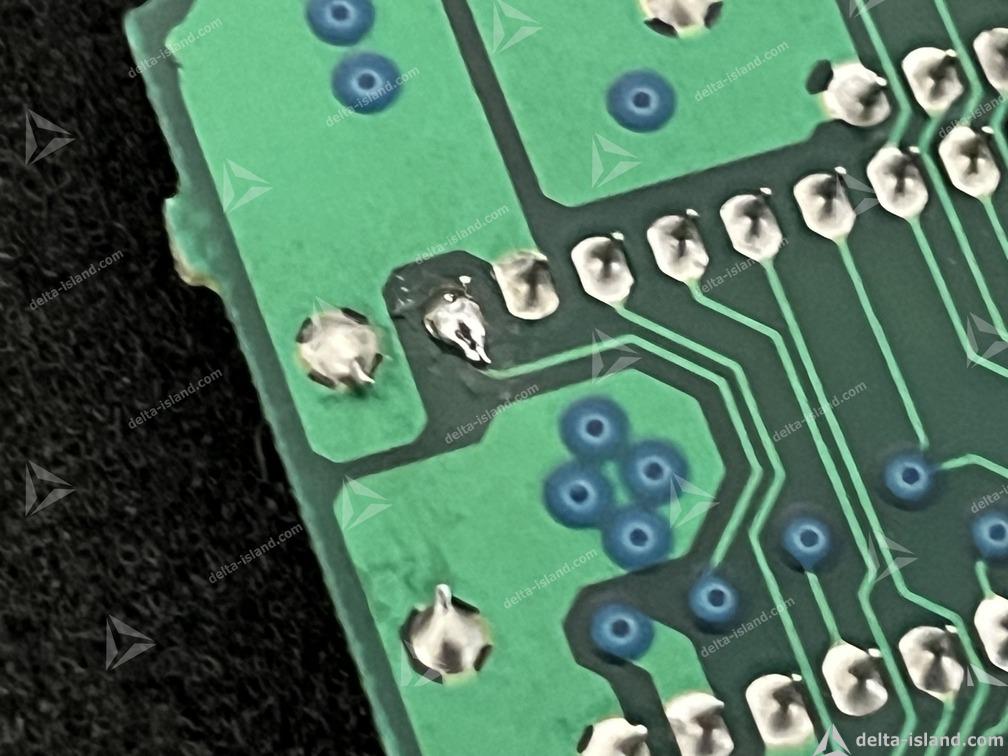

Je découvre qu'un pad traversant du PCB est HS.

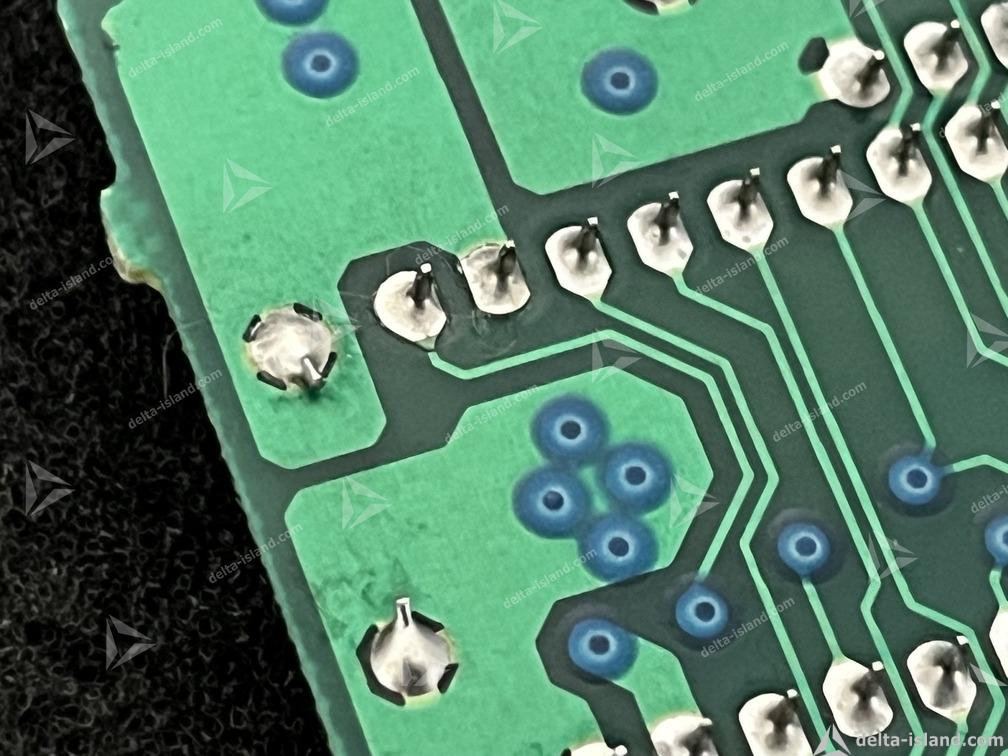

Je m'empresse de réparer ça...

Et bingo, Doney Kong est en vie

En espérant que cette petite réparation servira à la communauté Delta et aux visiteurs qui passeront par là,

Enjoy

[Vito]

Tout simple, encore faut-il avoir la logique pour savoir d’où vient le problème

J’aurai refait toutes les soudures sans chercher à comprendre perso

[Xrider]

C’est une bonne idée, tu aurais détecter le pad hs en le chauffant, car la pastille se serait détachée du pcb (c’est ce qu’il s’est passé).

Tu aurais trouver le point de défaillant sans te poser de question

[Dc103chaos]

Bravo, encore un sauvetage réussi,
